RJ45的市場和發展優勢
帶線圈RJ45的作用（上）
我們平時常用的LAN接頭，通過安裝元件成為帶線圈RJ45後能發揮到LAN Filter的效能。
將會有4種線路模式，發揮到兩種作用：一種是通過共模電感CMC起到抑制EMI噪音的作用，
另外是通過3線電感匹配Bob Smith線路來實現抑制共模信號的作用。
在電子設備中，只要使用了交流電作為供電電源，就難免會遇到各種各樣的EMI噪音。
EMI會對電子設備的正常工作造成不好的影響。在通訊系統中，通常會在電源線和連接電纜上出現干擾。
換個角度看，電子設備自身在運轉的時候也會相應的產生不同的EMI噪音干擾其他的電子設備。
因此帶線圈的RJ45就應運而生了。
帶線圈RJ45的思路就是透過隔離變壓器來防止電路中的高壓突波對晶片造成損壞，從而發揮保護作用。
另一方面則是通過CMC抑制EMI噪音。在消除EMI上面，總體上遵循“接地、濾波和遮罩”三個原則。
金屬外殼的RJ45往往發揮的是頻閉的作用，而帶線圈的EMI則是透過濾波的方式降低干擾。
在設計的時候，有時候工程師會犯信號線接地，但是遮罩層不接地的錯誤。因此不能發揮正常的效能。
上面提到的這種帶線圈RJ45還可以再加入一個自耦變壓器，
透過這種方式來匹配Bob Smith線路，共同來抑制共模信號。
我們知道在訊號傳輸中，任何訊號可以分成共模和差模兩種。共模訊號通常是在線路傳導的過程中，
或者受到其他的磁場干擾而產生的，一般普遍不希望出現這種訊號。
而差模訊號的意思就是輸入端的訊號和相位剛好相差180度。
在經過差分放大器的時候，如果共模訊號被放大的話就會影響到真正需要被放大的差模訊號。
當然，在差分放大器中，如果產生的溫度變化或電壓波動，會導致電流產生變化，因此集電極的電壓也會發生變化。
那麼此時的狀態和共模訊號的作用將會是一致的。
因此也要有相應的手段做抑制。
所以在這種帶線圈RJ45更加適用於提升差分放大器抑制共模訊號的工作能力。
帶線圈RJ45的作用（下）
在上篇文章中我們談到了隔離變壓器+CMC和在此基礎上增加自耦變壓器連接Bob Smith線路的兩種帶線圈RJ45線路模式。
在這篇文章中將繼續做出討論。
帶線圈RJ45中隔離變壓器用於抑制電路中的電壓突波，CMC實現EMI抑制，而自耦變壓器接入特殊線路。
在這基礎上，還可以在隔離變壓器+CMC上，在隔離變壓器的一側加入3線電感（3 wire choke）。
這樣的線路模式一來可以通過3線電感來實現CMC功能，同時還可以增強自耦變壓器的功能。
在放大電路的過程中差模訊號的電壓增益和共模訊號的增益比的絕對值上，共模訊號的抑制比更高，
從而實現更好的共模抑制作用。
而Bob Smith 線路的原理也頗為簡單，就是在類比訊號傳輸的時候，在傳輸線上加入一個75歐姆的電阻。
通過電阻來消耗掉多餘的訊號，又可以接的到傳輸線產生EMI的問題。
由於任何訊號都會產生三種回路，所以在不同速率的情況下所使用的傳輸線的陣列也會有所不同。
千兆速率通常是4組線，而百兆只需要2組線。
最後一種線路模式較為簡單，其所起到的作用即抑制EMI噪音。
也就是帶線圈RJ45使用兩組CMC來實現更好的EMI抑制能力。
帶線圈RJ45在線圈的設計上能夠發揮到非常豐富的應用效能。
因此在選材上也要有更多的考慮。比如線材方面，由於線圈使用的線材在絕緣漆膜的厚度上有所不同，
所以也會被應用到電子產品、機械產品等不同的方面。在電子產品上，由於漆膜的厚度代表了絕緣的有效電壓值Vrms更高，
所以通常線圈都會選用此類線材。線材通常有N、R、B、G這集中顏色在這裡就不再贅述。
除了考慮到絕緣，還應該看線材的制程是否能夠支援到高頻特徵的實現。
當然不同線材的線徑也影響著其在鐵芯上的圈數，因而影響到最終的產品體積。
最後還有一點小小的提醒就是訊號傳輸所需的線材和電源傳遞所需要的線材線徑是有所不同的哦。
RJ45 connector壽命檢查和發展
RJ45 connector壽命的實驗檢查是生產的必要環節之一，但是在傳統的實驗測量時，
多數考慮的是環境應力溫度和震動來評估RJ45 connector的壽命，並以此製作指標。
但是在實際的環境中，產品受到的外界的應力不僅僅是這些，還有很多因素都會造成影響。
例如濕度、工作應力（如 電壓、電流等）。
實驗因素考慮的單一性和片面性，讓RJ45 connector的傳統實驗檢查產生較大的誤差。
特別是在今天這樣氣候和環境情況變化較大的狀態下，在溫度、濕度、污染程度變化大、
難以測量的因素，給 RJ45 connector壽命檢查工作帶來一定的難度。
另外，目前除了以上因素的考察方面的欠缺以外，還有對每一種應力對產品的失效機理的分析。
即使同一種應力 對產品的失效機理也是千變萬化的，需要根據環境、作用力的大小等進行針對性的分析，
不能夠一概而論。
對RJ45 connector進行可靠性強化實驗，是一種新型的實驗技術，效率高、成本低，
能夠從根本上提高產品固有的可靠性，快速獲得產品未使用時的可靠性。
這樣 有利於使用者在使用的過程中找到注意的方式，減少人為損傷，延長使用壽命。
對於將來的RJ45 connector生產，一大技術改革就是產品可靠性的實驗新技術。
技術的革新能夠大大縮短產品的研製時間，加快新產品投放市場，提高產品的佔有率。
另 外，不僅僅是RJ45 connector存在這一技術難題，對於電子產品潛在的缺陷也是有很多的。
所以要攻克有效激發這些缺陷的原理難題，
考慮除了溫度、振動這兩大主要環境應 力以外和電子產品性能相關的其它環境因素。
對於RJ45 connector來說，斷線外其它結構部分也存在著缺陷，
可以考慮從外部環境應力和工作應力這兩方面的激發原理來著手進行研究，提高其機械性能。
可靠性強化實驗作為電子元件的壽命檢測實驗，對產品的性能有很大的指導意義。
RJ45 connector要在不斷創新自身產品技術的基礎上，嚴格控制強化實驗條件，
通過與科技、實用性和創新性的結合，一定能夠提升產品性質。
可靠性的強化實 驗和壽命檢查已經作為一個重要的產品品質突破口，得到越來越多的重視。
RJ45連接器的工業應用
一般人瞭解到的RJ45 connector是俗稱的水晶頭，應用於連接網線或電話線的透明的插頭。
它是電子產品中不可缺少的一類連接器，在雙絞線的兩端都必須安裝這種Rj45 connector插頭，
通過它來連接網卡、集線器或交換機等設備。
但是它除了電子、網路通訊方面的應用之外，也有不為大多數人所知的應用——工業應用，這也是它的一個重要的用途。
工業對於RJ45 connector的生產和製造是一個挑戰，
目前市場上雖然RJ45 connector本身的產品種類有很多，但是如果是用於工業生產的話，
那麼對其的品質要求非常高，需要有一定的密封防水能力，還要保證信號不衰減。
在現代的工業生產當中，因為各種加工機器和原理的影響，造成工廠的生產環境並不好，
甚至會出現大量的熱、灰塵、濕氣以及腐蝕性的流體、震動等等，這些因素嚴重影響了工廠內的各種零件的使用壽命。
對於連接器的影響也比較大，需要有良好品質的連接器來保證線路的穩定性，
否則就會延誤信號的傳輸，給生產帶來很大的困難。
所以RJ45 connector的生產廠家致力於發展一款適合工業生產的連接器，
不僅僅能夠具有基本的防水功能，還要能夠防塵，以及做到以下幾點工業方面的要求：
（1）傳輸速率要快，工業生產講究的是生產效率，資訊的傳輸也是工業生產的一個重要的環節。
要想在生產量上取勝，就必須在資訊傳輸上下功夫，
這也是RJ45 connector生產廠家可以為使用者帶來的技術進步的一個重要方面。
（2）遮罩功能好，這裡不僅僅指的是能夠防水防塵，還指能夠遮罩外界的電信號干擾，
以及噪音干擾。工廠中並不缺乏電子設備，所以電信號的干擾也是非常嚴重的，
要想保證信號傳輸的穩定性，就必須將干擾降低。
另外，在某些噪音大的工廠，雜訊也是影響信號穩定的一個重要因素，
以此RJ45 connector廠商也可以在這個方面優化自己的產品。
（3）設計好產品的細節部分。
工業生產雖然都是大型設備，但是細節卻是其生產的重要保證，一顆螺絲也是生產的重要砝碼。
所以工業生產的RJ45 connector也不能夠忽略細節設計，例如為了保護RJ45 connector插錯方向，
要設計防誤插銷；為了安全鎖定其使用，需要設計螺母鎖定；為了方便各種終端的使用，
需要設計為可配線的版本；最後面板接頭還要設計接地線，將其連接到面板安裝連接器的外殼上面。
RJ45 connector產品設計時需要思考的問題
RJ45 connector的設計不僅要考慮使用環境，還要考慮傳輸的信號品質，
而且信號品質是作為一個評價的重要指標。
在RJ45 connector產品中，重要的兩個設計時需要思考的問題是電磁相容性和端子傳輸設計在實際中的應用，
本文主要介紹其電磁相容性的設計問題。
RJ45 connector電磁相容性的設計關鍵是晶片等有源器件的選用和印刷電路板設計，
它需要考慮干擾和信號的品質問題。解決干擾問題，就要明確兩個干擾源，傳輸和輻射干擾源。
這兩個干擾源還有一個初始源，那就是瞬態電力，而要想減少瞬態電流，就必須減少印刷電路板接地阻抗和使用去耦電容。
這樣由設計目的推向設計方法的解決方案，能夠實現高品質、高效率的設計理念，完善設計方案的設定和規劃。
在設計的方法上面，也是科學有效的。而在信號的品質問題上，就需要注意信號傳播的完整性。
在製作電路板的時候，要選擇多層板，這樣能夠將數位信號和類比電路安排在不通的層內，
其中，設計的基本原則有：元、器件平面之間的距離應該比接地層平面小20倍，
這樣才能夠減少輻射，減少信號的干擾；導線間的距離要不小於兩倍導線的寬度，
這樣能夠保證導線中信號之間不會出現相互干擾；導線應該短、寬、均勻、直。
導線寬度和拐角不要出現突變，轉彎處應使用圓角，這樣能夠延長導線的使用壽命，
不會在彎折出出現斷裂；電源線應該盡可能得靠近地線或是回線，
這樣能夠減少差模輻射的環面積；最後一個則是各個信號線中間要用地線隔開，起到減少干擾的作用。
而從以上幾點要求中，我們就能夠發現，地線是最重要的，所以RJ45 connector的重要設計方面就是地線的設計。
所謂的“地”指的是電路或系統零電位參考點，它可以是產品金屬外殼或接地平面。
而接地的類型又包括單點式、懸浮式、多點式、以及混合式等等。其中最好的方式是單點式，
即一點接地。這樣能夠減少接地的電流，可將信號地線和機殼地線絕緣，使得地環路阻抗大大增加。
其次，還可以採用切斷環路的方法，能夠抑制環路干擾。
除了這些之外，還有遮罩技術能夠抑制電磁干擾沿著空間傳播。
RJ45變壓器（RJ45 Transformer）的功能
RJ45連接器的普及毋庸置疑，在人們日常生活中，互聯網是其中不可或缺的一部分，
不論是工作、學習、娛樂、溝通等各各方面都需要使用互聯網，
而作為各種設備聯網的必備元件RJ45連接器（RJ45 Connector）的身影遍佈我們的生活環境之中。
RJ45變壓器（RJ45 TRANSFORMER）其實是RJ45連接器的重要元件，
它為使用者帶來更穩定的網路信號傳輸，它可以為我們的互聯網生活帶來更多安全感。
隨著現代人們生活需求的增多，各式各樣、五花八門的電子產品映入人們眼簾，
這些設備之間的資源分享和設備與電腦、網路之間的資源分享非常頻繁，
這一切都離不開RJ45連接器（RJ45 Connector）的參與。
儘管市場對於RJ45連接器的生產與銷售要求越來越嚴格，越來越規範，
但也正是這些要求在激勵著RJ45連接器的技術逐漸走向成熟、專業匹配性也越來越好。
RJ45連接器（RJ45 Connector）又稱水晶頭，共有八芯構成，
主要應用於局域網與ADSL寬頻上網使用者的網路設備間網線的連接。
RJ45變壓器（RJ45 TRANSFORMER）一般會被安置在乙太網PHY晶片與RJ45連接器之間，
主要用於隔離晶片與連接器基座，提升資料信號傳輸品質與速度，減少低頻信號干擾。
RJ45變壓器（RJ45 TRANSFORMER）自帶的濾波器功能可以讓某一部分高頻信號順利通過，
而選擇性的阻隔某些低頻信號，從而保證信號的強度與穩定性。
其實很多時候RJ45變壓器（RJ45 TRANSFORMER）就是選頻電路，和濾波器有同樣的作用。
此外作為變壓器，它也具有變壓器的通用功能，如變壓、絕緣、隔離等作用，
擁有RJ45變壓器（RJ45 TRANSFORMER）的RJ45連接器可以更好的匹配不同的PHY晶片的阻抗，
同時又具防雷保護的作用。
RJ45變壓器（RJ45 TRANSFORMER）的成功為乙太網連接注入了新的活力，
使RJ45連接器的使用範圍進一步擴大。作為RJ45連接器的可選元件，
RJ45變壓器（RJ45 TRANSFORMER）可做成離散型和集成型，
雖然只是一個小小的元件，卻可以提高連接器的傳輸性能，使傳輸覆蓋面更廣，
傳輸品質更上一層樓，因此我們建議若情況允許，
請儘量配置帶RJ45變壓器（RJ45 TRANSFORMER）的連接器，
一點點改變，為你帶來更多便捷愉悅的生活。
RJ45 transformer 變壓器簡介
RJ45變壓器（RJ45 transformer）又稱為濾波器、隔離變壓器，
是廣泛應用於RJ45連接器的集成型隔離變壓器。
此產品主要應用於RJ45網卡、網路路由器、乙太網交換機、VDSL數位設備、
網路機上盒、ADSL、EPON/GPON三網融合設備、EOC終端、智慧電視以及PC和工業主機板等設備。
RJ45變壓器（RJ45 transformer）主要由變壓器、中心抽頭電容、自耦變壓器、共模電感四部分組成，
有單口、雙口、多口、10/100BASE和1000BASE-TX五種類型產品，
在乙太網設備的連接中有重要的作用，如高電壓隔離、阻抗匹配、雜訊抑制和信號傳輸等。
一般來說，RJ45網路變壓器並不是RJ45連接器的必要元件，
因為未裝備網路變壓器的RJ45連接器也可以正常工作，
但是會受到一定的限制，如傳輸距離受限，無法相容不同電平的網口等等。
標準設計中，RJ45變壓器（RJ45 transformer）位於RJ45介面和PHY晶片之間，
重點作用於信號電平的耦合，其中有的變壓器的中心抽頭會接電源，
電壓值一般為1.8V，2.5 V和3.3 V，有的會直接接地，
通常是根據所使用的UTP口驅動方式和PHY晶片類型來決定連接方式。
電壓驅動的中心抽頭需要接電源，而以電流驅動的部份則連接電容後直接接地。
另外，不同的PHY晶片會使得設計和datasheet也不一樣，需要參照各類晶片的類型來決定中心抽頭的連接方式，
尤其需注意接電源時要根據PHY晶片參考設計裡面規定的UTP連接端的電平來決定所接電壓。
RJ45變壓器（RJ45 transformer）的功能很多、很實用，
如可保證乙太網信號傳輸不失真，抑制輻射發射，滿足IEEE802.3標準對電氣隔離的要求等。
RJ45網路變壓器應用合理佈線、接地、遮罩、濾波、空間分離和疏導等技術手段進行處理，
使晶片連接部分與外部隔離，有效阻隔外部干擾，增加了保護作用，
避免如雷擊等會對晶片造成巨大損害的影響因子；使傳輸信號強度增加，
進一步提高了傳輸距離；提高連接器的實用性與適應能力，
相容多種電平類型，讓網口的使用更加便捷、舒適，減輕使用者的負擔，達到事半功倍的效果。
綜上所述，RJ45變壓器（RJ45 transformer）雖然只是一個可選擇的微小元件，
卻可以大大提升RJ45連接器的性能與實用性，其在資料傳輸與安全保障性能方面作用顯著，是十分優質的重要元件。
RJ45 transformer簡介
如果使用過RJ45 transformer，應該會注意到上頭有兩顆LED指示燈，
這兩顆指示燈是用來做什麼的呢？
RJ45 transformer上頭的兩顆LED指示燈的信號線是從PHY晶片或是Switch晶片的引腳導出，
其狀態是由內部的暫存器控制。
其中一顆LED的定義是：表示當前是否有信號傳輸。
比如說，如果我們約定當信號線電平為高時，LED燈會亮，比較低時則變暗。
那麼由於信號線上的電平時高時低，LED就會時亮時滅，也就出現了閃爍的狀態。
而當LED燈處於閃爍狀態的時候，就代表發生了資料交換。
但如果只是要表明有資料交換產生，是不需要兩個LED的，
那麼RJ45 transformer中的另一個LED燈的作用是什麼呢？
就是表示RJ45 transformer是否連接完好。
介紹完RJ45 transformer上的LED燈，接下來說明一下RJ45 transformer的主要原理和作用。
我們必須要有一個實體層的硬體設計，原因就是一般的網路介面需要七層協定。
而且，在RJ45 transformer中，物理晶片和RJ45基座是直接相連的，
為了能夠保證傳輸品質，我們需要使用變壓器進行隔離。
其實從理論上來說，網路連接器可以不需要使用到連接變壓器，直接接到RJ45連接器上面，
這樣也是可以正常運作，但是這樣一來會造成傳輸距離縮短，
也會對接到不同電平網口的時候造成一定的影響，最重要的是這樣的直接連接會對外部晶片造成很大的干擾。
但是當我們連接了RJ45 transformer之後，它的主要作用就是用於信號電平的結合。
為什麼會推薦使用RJ45 transformer呢？
第一點是因為它能夠增強信號，
而且能夠使得傳輸距離更遠。
第二點是因為它能夠使晶片外端與外部隔離，大大增加抗干擾能力，對晶片提供保護作用。
第三點是當我們接到不同的電平網口之時，不會對彼此的設備造成影響。
所以RJ45 transformer具有廣闊的使用前景和市場前景，
我們能夠從其不斷發展的技術和外觀設計中看出其發展潛力。
也許目前的它還存在著較多的缺點，但也正是這些潛在的發展力量，
使得不少有遠見的人以投資研發和生產這兩項為主軸。
RJ45連接器的簡介
說起RJ45連接器，也許很多人會一頭霧水，不知道是什麼東西。
但是如果我們稱呼它為水晶頭的話，很多人就會恍然大悟。
RJ45連接器就是我們俗稱的水晶頭，之所以給它這個名字，與它漂亮的外形有關。
它的外表晶瑩透亮，是很漂亮的一個電器零件。
除了外形漂亮之外，其功能也是很強大的。我們一般見到的都是連接網卡或是HUB的透明插頭，
用來連接雙絞線的兩端。因為RJ45連接器外面有一層保護的塑膠殼，使其防水效果特別好。
與RJ45連接器相類似的還有RJ11，就是我們平常用到的電話介面，是用來連接電話線的。
RJ45連接器不只用來連接電話線，而是一種網路介面規範，
我們日常生活中的雙絞線兩端必須都安裝這種RJ45插頭，
這樣我們才能與外在設備的RJ45介面進行有效的連接。像網卡、集線器、交換機這些都有RJ45介面，
只有順利地進行連接，我們才能夠進行網路通訊。
目前，市場上有許多RJ45連接器的種類和品牌，它們的原理雖然相同，
但是因為原料和製作工藝不一樣，而使得部分性能有所差別，這也是造成其價格不同的主要原因。
但是因為這是一種具有國際規範的插頭，所以其型號必須符合國際規範，
因此不同品牌的插頭之間是可以進行更換的。
但如果使用方面具有特殊要求的話，就要使用固定品牌的連接器。
比如我們在工業上要求RJ45連接器具備密封防水性能，並保證信號不衰減。
但是這種連接器在市場上比較少見，因為此類連接器的材質和工藝要求相當嚴格。
所以我們在選擇連接器的時候，儘量多考慮一下用途，要求嚴格的就使用比較好的連接器，
但是如果沒有嚴格要求或是日常使用的話，一般的RJ45連接器就能夠滿足我們的需求，
不需要花大錢來使用較為高級的RJ45連接器。
RJ45連接器在工業上的應用
現代是一個科技和工業迅速發展的時代，隨著生產力水準的提高，
工業發展的逐漸壯大，也對電纜線路的穩定傳播提出了更高的要求。
因為無論我們如何注重保護環境，
在工業生產的時候都會不可避免地出現一些熱量、灰塵、濕氣、腐蝕性流體、氣體以及整棟等機械力。
而這些因素對於電纜線路來說是致命的，對其穩定性是具有相當大的破壞力的。
所以這就要求我們使用穩定性很高的電纜進行傳輸，當然這對我們連接器是要求也是一樣的。
所以針對這些問題，現在推出了一種防水性的連接器，這就是我們的RJ45連接器，
這種連接器的防水和防灰塵能力特別強，甚至能夠達到IP68等級。
部分適合Cat 5e的接頭，還具有較高的傳輸速率，資料速率可以達到100MHZ，這種性能是相當具有優勢的。
為什麼RJ45連接器具有相當好的防水、防塵能力呢。
首先不得不提的就是它的PUR電纜護套，這是一種耐化學物質，具有良好的耐水性，
這一點很大程度上決定了RJ45接頭耐水性的好壞。還有其具有的獨特的遮罩系統，
是具有高抗噪性和EMI保護能力的。還有一個重要的部分就是Cat 5e遮罩耦合器，
具有獨特的保護遮罩功能。
為了方便，這種連接器的設計還有很人性化的一點，那就是防誤插銷，能夠保護RJ45接頭，
可以防止新手在使用的時候因為誤插而造成的接頭的損壞。
為了安全和使用的方便，這種接頭具有獨特的安全鎖定系統——螺母鎖定。
為了使它的應用範圍更加廣泛，它還具有一個方便各種應用的終端，
就是可配線版本，以及一個簡單的終端結構-IDC端子面板連接器。
至於它如何與外在連結，那就要靠我們的面板接頭帶接地線了。
這些都是RJ45接頭能夠方便的應用於工業上的很大原因。
性質決定了結構，結構決定了應用。正是因為RJ45接頭中這些獨特的組成部分，
使得它成為工業上的寵兒。其實普通的RJ45連接器是與這種工業上用的連接器有所差別的，
畢竟應用的領域不一樣。
這種工業上的RJ45連接器對防水防塵性要求較高，製作工藝也比較複雜。
RJ45連接器於工業乙太網路的發展
在如今的工業應用中，高防護等級、現場快速操引等要求促使了乙太網成為現在工業發展的必然潮流。
曾經人們一度都認為“軍品級”的產品，才有優質可靠的品質保障，
但是如今的市場發展局勢來看，對於一直處於橫跨各個專業領域的連接器來說，
它們在技術和品質上擁有無可厚非的實力。
無論是哪種連接器，它們的性能不斷完善，以至於可以適應各種惡劣的環境。
也就促成了RJ45連接器有效地適應工業乙太網的發展當中去。
工業乙太網連接器成為乙太網發展的基石，讓乙太網傳輸的應用不斷擴大，
漸漸地將成為市場的“首選協議”。甚至就是因為乙太網連接器的的進一步研發製造，
使得乙太網的萬兆級傳輸應用已經成為市場的主流趨勢。
像CONEC 、Tyco(泰科電子)、FCI、Amphenol、Molex、 ERNI、德資雅迪(HARTING)和
Phoenix Contact(費尼克斯電氣)等當今一流的連接器供應市場，
他們早已挖掘到了乙太網連接器的價值和潛力。
尤其是德資雅迪Harting、費尼克斯電氣連接器供應商，
他們由於一直致力於工業連接器的製造研發，所以他們也就佔有了工業乙太網連接器的市場主導。
費尼克斯電氣的10G工業乙太網連接器就率先運用了IDC快速連接技術的RJ45。
RJ45連接器在完成插入導線、切取電纜、關閉安裝孔等一系列必要步驟之後，
可實現現場快速、簡便的組裝的功效，這就大大節約了時間，提升了效率。
該理念設計在2010年早已推向市場，實現了工業乙太網“一網到底”。
一直關注軌道交通、能源、工廠自動化、機械、資料通信和醫療ic37市場的德資雅迪HARTING公司不甘落後，
他們推出了全球首個無需任何工具的RJ45連接器。
HARTING的新型RJ45連接器增加了連接快速可靠的性能，
加之設計輕巧，介面能相容多埠，成為了面向未來10G乙太網的典範。
從以上論述我們不難看出，在工業環境中，出於對傳輸速度和資料量的需求呈顯著的增長趨勢，
這就不得不要求企業確保更加高速、平滑的資料交換方式。
目前生產商都把目光轉向萬兆級產品的應用，成就了工業乙太網的發展推進。
而乙太網連接器就為了提升乙太網品質的決定性因素，
各大生產商選中RJ45連接器作為乙太網連接器的推動裝置，
可見RJ45連接器將會成為該行業不斷壯大的產品。
RJ45連接器基本介紹
如今運用在網卡或HUB，起連接雙絞線的兩端作用的透明插頭，
其實有個專業的名稱RJ45介面，讓RJ45連接器快速連結。
事實上RJ- 45就是一種網路介面規範，它類似於RJ-11介面，但是和RJ-11介面運用範圍不一樣，
RJ-11介面是用來連接電話線的，所以俗稱“電話介面”。
但是RJ- 45介面是安裝在雙絞線的兩端，方便雙絞線插在集線器（Hub）、
網卡（NIC）或交換機（Switch）上，實質是進行網路通訊的。
因為RJ-45介面在結構上以國際性的接插件標準來定義的8個位置的模組化插孔或者插頭，
加之RJ- 45介面外表晶瑩透亮，所以被稱之為“水晶頭”。
RJ- 45八個網線插頭引腳號在識別上需要一定的方法：首先手拿插頭，讓有 8 個小鍍金片的一頭向上放置，
另一端有網線裝入的矩形大口的那部分向下，再把沒有細長塑膠卡銷的那個面朝向自己，
現在再按照從左往右的順序觀察小鍍金片，
依次是RJ- 45介面的第一個腳，第二個腳，第三個腳……
現如今網路似乎成為人們生活學習工作中無可取代的東西，
所以RJ45連接器在市場上的地位較高。
為滿足市場的需求，RJ45連接器的品牌與種類頗多。
甚至從RJ45連接器的運用地方的不同，可以分為工業RJ45連接器和非工業RJ45連接器。
對於工業RJ45連接器來說，它的性能就不僅僅局限在非工業RJ45連接器的範疇。
工業RJ45連接器在滿足所有RJ45連接器ISO/IEC 11801標準需求的規定。
1.資訊插座連接處的物理尺寸參考IEC (60)603-7，8針‘RJ45’ 標準。
2.資訊插座的電纜端接導體數量為8。
還需要RJ45連接器具備多項優質的產品性能：
1.過硬的密封防水性能，讓RJ45連接器在各個環境之下都可以得以使用，並且在工作中達到最優的性能品質。
2.完整的遮罩系統，讓RJ45連接器傳輸信號過程中不發生衰減。
3.安全的鎖定系統技術，讓RJ45連接器在使用過程中不易脫落而導致信號傳輸的不穩定。
4.高速的資訊傳遞速度，以在最短的時間達到最大的資料傳輸功能，節省能源浪費。

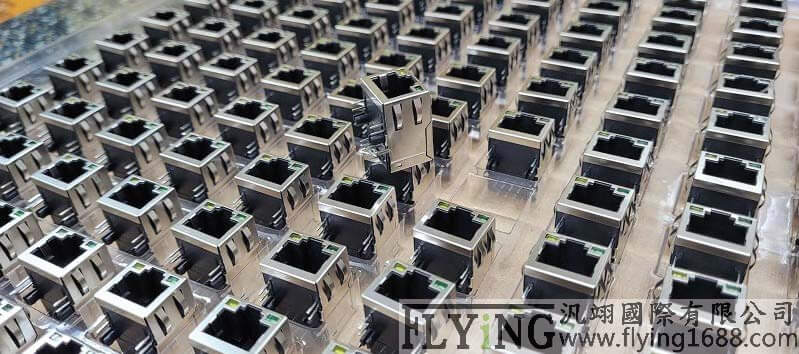

RJ45連接器的應用
電連接器是連接器中的一大類。
它是一種幫助電流能夠在被阻隔不通的電路中依舊可以流通的設備。
而對於電連接器又可以分成多線電纜連接器、雙絞線連接器、同軸電纜連接器三大類。
現在大規模運用在網路介面的連接器屬於雙絞線連接器，
細分雙絞線連接器，大致又可以分成兩類：RJ45連接器和RJ11連接器。
RJ11連接器運用在電信網路當中，主要負責電信網路2、4線，保障客戶電話線接入。
RJ45連接器肩負著局部區域網路和 ADSL 寬頻上網的網路設備之間連接任務，
RJ45連接器規格大於RJ11連接器，它支援8線工作，成為了網路連接中無法代替的裝置。
其實根據RJ連接器的外觀視覺命名，
RJ45連接器有一個好聽的名字——“水晶頭”，因為它由八芯製成，
外殼採用高密度聚乙烯材料，外觀顯得晶瑩剔透，與“水晶”相得益彰。
水晶頭工作在設備間或者準子系統的現場端接。現在的集線器、交換機、網卡都由RJ45連接線接上，
進行網路間的資料傳輸和交換。又因為RJ45連接器壟斷網路介面市場，
所以選取優質的RJ45連接器是確保上網進行資料傳輸與交換順利的必然條件。
所以我們在挑選取RJ45連接器的雙絞線應該注意以下兩點：
1、產品的品牌保證。觀察產品是否包裝完好，是否印有詳細的規格和標識，
確保產品來源可靠。以免在使用時，劣質產品影響工作性能。
2、產品的品質保證。優質的RJ45連接器的雙絞線必須具備與電纜電阻匹配的絞合密度，
以拉近傳輸距離，加快傳輸速度；RJ45連接器的雙絞線需要良好的韌性，
以確保連接器在進行任意彎曲時，不被破壞；RJ45連接器必須具備抗拉性，以防連接器斷裂，
資料傳輸受阻；RJ45連接器的阻燃性也是必不可少的。
RJ連接器的應用看似局限在網路資訊領域，但是不得不承認網路資訊的發展壯大是萬萬離不開RJ連接器的。
加快RJ連接器的科技研發創新，保障RJ連接器的的品質性能，
RJ連接器不僅僅可以讓企業佔據市場主導，還是提升RJ連接器產業影響力的方式。
RJ45 Transformer的行業優勢
提到RJ45連接器（RJ45 CONNECTOR），大多數人可能無法立即明白這是哪個PC配件，
但是如果我們換一種通俗說法——水晶頭，大家肯定一下子就明白了。
RJ45連接器是我們最常用的網路線纜連接裝置，主要由插頭和雙絞線壓制而成，
是寬頻上網使用者與區域網路連接的必需品。
RJ代表的是註冊插口（Registered Jack），
是電腦網路設備和電話等電子通信設備的標準物理連接器，與RJ45類似的有RJ11，不過RJ11通常用於連接電話線路。
RJ45連接器（RJ45 CONNECTOR）主要有兩種類型：DTE和DCE，
在設計用於路由器和交換機的RJ45連接器時，
設計師通常會將網路變壓器應用於乙太網PHY晶片和RJ45連接器之間，
這個網路變壓器又稱RJ45變壓器（RJ45 Transformer），它的作用是隔離晶片與連接器基座，提
升資訊傳輸速率與品質，避免低頻信號干擾。
雖然RJ45變壓器不是網路連接器的必要組成部分，但是未使用變壓器的連接器可能會衰減和損耗傳輸信號，
最大的影響就是會增加對外部晶片的干擾，造成資訊接收端出現資料丟包或傳輸中斷等狀況。
通常我們會注意到網口會有兩個LED指示燈，這兩個LED指示燈是由內部暫存器控制，
其中一個LED指示燈的作用是顯示RJ45變壓器（RJ45 CONNECTOR）是否正確連接，
另一個則是指示當前連接器是否有信號傳輸，通常LED指示燈的明暗是根據信號線電平的變化，
當電平較高時LED指示燈較亮，反之當電平較低時就會變暗，
而由於信號線的電平在一般情況下很不穩定，所以LED指示燈會閃爍，時暗時亮。
也許大家會疑惑為什麼設計師們更推薦在RJ45連接器上使用RJ45變壓器（RJ45 Transformer），
因為它並不是必備的配件之一。關於這個疑問，我們就不得不提到RJ45變壓器的幾個優點。
首先是它可以隔離PHY晶片和連接器基座，如前所述。其次是能夠增加信號的強度，
使信號的有效傳輸距離加大。
另外，RJ45變壓器還可以匹配不同PHY晶片的阻抗，起到變壓作用，減少對雙方設備的影響，
還有一些其他的優點如防雷、絕緣等這裡不一一列舉。
總而言之，RJ45變壓器（RJ45 CONNECTOR）的使用對RJ45連接器有著極大的保護和增強作用，
隨著人們對產品品質需求的提高，RJ45變壓器（RJ45 Transformer）的外觀和技術開發仍在進行，
雖然目前它的設計和應用還有更大改進的空間，但是我們可以預見未來它不可估量的市場價值和使用價值。
RJ45變壓器（RJ45 transformer）的市場和發展優勢
RJ45變壓器（RJ45 transformer）在剛剛進入市場之初，就因自身優良的品質贏得了使用者的喜愛。
隨著全球電子產品的發展和RJ45變壓器（RJ45 transformer）本身的優勢，
其發展前景越來越被大家所看好。
也有越來越多的廠商選擇生產RJ45變壓器（RJ45 transformer），市場競爭自然也就逐漸增大。
總之RJ45變壓器（RJ45 transformer）的市場和使用領域正在擴大，
但是與此同時其生產者的數量也在增加，所以最終趨勢如何發展是需要時間來驗證的。
很多新款的連接器都是採用RJ45的水晶頭，提供IP67的防護等級。
這樣的設計元素符合IEC61076—3—106的標準規範，能夠快速進行連接。
除此之外，連接器的耦合機制還能夠保證在惡劣的環境下進行可靠的連接，
這也是RJ45變壓器（RJ45 transformer）的一個優勢。
因為隨著科技發展，越來越多的電子專案建立在比較惡劣的環境之中，
為了夠保證這些電子器件能順利使用，我們必須選擇能夠抵抗惡劣環境的電子元件，
以此來保證工作的順利進行。
RJ45變壓器（RJ45 transformer）除了能夠抵抗惡劣的環境之外，
還具有高強度、耐腐蝕性的特點。因為RJ45變壓器（RJ45 transformer）多數是在室外使用，
所以耐腐蝕性是其品質當中非常重要的一點。
RJ45變壓器（RJ45 transformer）可以應用於高速機械、診斷設備、通訊設備、工業印表機及要求堅固且密封性好的連接器環境當中，
它降低了機器的損壞係數，能夠保證操作者的安全，確保操作順利進行。
RJ45變壓器（RJ45 transformer）憑藉著自己的特點，依循電子資訊化的趨勢，
逐漸闖出了自己的一片天。不論大家對其質疑還是肯定，它的發展優勢足以給人震撼。
雖然不能說RJ45變壓器（RJ45 transformer）的出現一鳴驚人，
但是其發展前景確實是讓很多人都深深地著迷。
RJ45 ICM分享：網路速度與網路線的迷思
在這個網路普及化的時代裡，有許多網路周邊的商品相繼問世，
廠商不斷的改進與升級設備，已達到相應的網路速度之外，
在每一種不同產品，以及每一代產品上的價格都會有差異。以網路線（以太網路線）為例，
都是網路線，在線材，以及RJ45 ICM水晶頭材質的使用就有很多的種類，
以下將舉幾種日常生活中常見的規格為例：
Cat 5規格
Cat 5網路線是一種比較舊的規格，是設計給10Mbps與100Mbps兩種上網速度所使用的線材規格，
現在在市面上要找到Cat 5舊式規格的網路線比較難，不過在舊電腦裡面可能還看得到
Cat 5e規格
Cat 5e網路線，是Cat 5網路線的升級版本，此設計用來支援100Mbps的網路傳輸速度。
Cat 5e網路線的速度會比傳統的Cat 5網路線更快，也降低了線路傳輸中的信號干擾，使傳輸的速度更快，也更加穩定。
Cat 6規格
Cat 6網路線是Cat 5e網路線的進階版本，這個規格的網路線降低了線路傳輸中的信號干擾程度，
傳輸速度也大幅提升，可以達到10G的傳輸速度。不過一般家庭使用的話，
不需要這麼快的網路速度，且在下載速度的體驗上面，也沒有像Cat 5網路線升級到Cat 5e網路線那麼明顯，
所以如果家中是Cat 5e網路線佈局，則可不用刻意更改，
不過如果是新裝潢的房子，重新佈線的話當然可以選用Cat 6規格的網路線。
不過，想要追求更快的網路，並不是直接把網路線規格直接升級就好，
除了需要看一下家中的產品是否能夠支援最高規格的網路線，也需要有路由器、電腦內的網卡等設備支援才可以。
想要提高網速，除了升級網路線的規格之外，也需要注意使用網路線的RJ45 ICM材質，以及網路線的長度。
太長的網路線也會造成連線不穩、訊號衰減的問題。未來，也可能會出現使用「網路卡」來控制網路速度的設備，
不過在這款高速網卡普及之前，在選購網路線的時候，
要再注意一下上述提到的規格細節，才不會花了冤枉錢，卻沒有換來網路速度更快的使用體驗。
網路線怎麼挑？RJ45 ICM業務的挑選準則大公開
網路，可以說是我們生活中最重要的一個元素，我們的日常娛樂、工作，或者消費方式，
都需要連接到網際網路，才能有效率的運轉。在3C電子產品賣場裡面，
我們也可以看到很多種不同的網路線，面對這麼多種品牌、型號的RJ45 ICM連接器，
我們該怎麼選擇一條適合我們的網路線呢？
讓RJ45 ICM業務來教大家，挑選網路線的幾個準則。
首先，RJ45 ICM業務向大家說明網路線的基本概念。網路線，又可以稱為「乙太網路線」，
是由四對雙絞線所組成的線路，並搭配RJ45的標準化電信網路接口，
採用八個金屬接點的8P8C方式連接。因為價格便宜，所以被廣泛應用於布線的區域網路中。
不同的網路線，有不同的網路速度嗎？
我們所謂的「網速」快慢，通常指的是下載的速度，我們在瀏覽網站中的圖片、影音檔等，
顯示的速度快慢值。一般來說，下載速度取決於你向電信局所申辦的方案，
如果是以前的房子，室內布線通常為Cat 5e，如果有重新裝潢房子，需要重新拉線的話，也可以直接選擇Cat 6。
買到不好的網路線，會有什麼影響？
網路線與RJ45 ICM連接器的質量好壞，最直接的反應在網路速度上。
質量不好的網路線再接上電腦和插口的時候，可能會掉線，會有連接不穩、網路訊號不穩定、甚至頻繁斷線的問題。
要怎麼挑網路線？
在實際挑選的時候，我們大部分都沒辦法現場試用，所以可以從觀察網路線的「外皮」下手，
稍微用手摺一下網路線，觀察一下他的柔軟性與伸展性。
如果要判斷家裡正在使用的網路線外層材質是否合格，可以用打火機對著網路線的外層材質燃燒。
網路線的材料必須抗燃燒性，合格的外層只會融化，並不會直接起火燃燒，
所以如果發現網路線遇熱、遇火就直接燃燒起來，這條網路線就不宜使用，建議直接換掉。
有符合正規品牌的的網路線，外層表皮上都有網路線的種類標誌，以及廠商的註冊商標，
例如Cat 5標示代表這條網路線是五類線，Cat 6標示就代表這條網路線是六類線。
雖然網路線唾手可得，價格也非常便宜，不過為求穩定的連線網速，
以及使用安全考量，在挑選網路線及RJ45 ICM時，建議多花一些心思多觀察產品。
