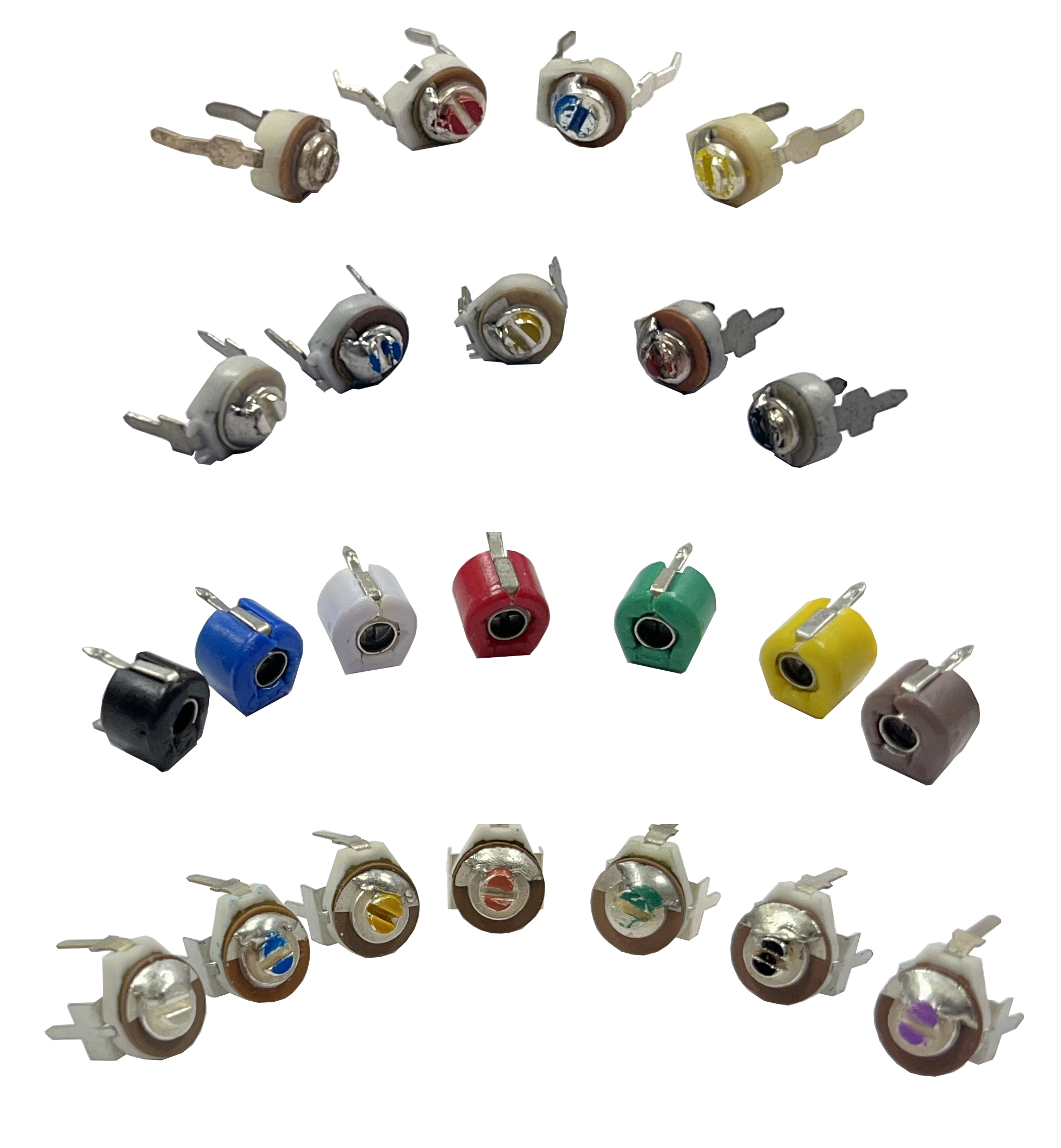

可調電容簡介

可調電容器簡介
可調電容又叫微調電容,微變電容,可變電容 (英文:Variable / adjustable Capacitor)等
是一種電容量可以在一定範圍內連續調節、可變的電容器。
其原理由一組定片和一組動片組成,其容量隨動片的轉動而連續改變。
可變電容,一般在無線電(如收音機、電視機)或NFC/RFID讀卡器等設備的各種
調諧及振盪電路中作為調諧、補償電容器/校正電容器廣泛使用。

它的介質通常有空氣和聚苯乙烯兩種,前者體積較大:損耗較小,可用於更高頻率的場合。
可調電容在電路中的應用:主要的作用是用於與電感線圈等震盪元件來調整諧振頻率,
可調電容在實際應用中具有與固定電容相同的功能,但是他的靈活性在於可以調整容量大小,
通過改變這一數據,來實現與電感等元件實現電路的共振。
通常體現可調電容的一個重要指標就是共振頻率的高低,共振頻率越高,其精密度就越好。

微調電容器
微調電容(英文名稱: Timmer Capacitor)也是是一種可變電容器只是容量變化範圍較小,
通常只有幾pF到幾十pF,並且調整後固定於某個電容值。

微調電容器是半固定可調節電容器,其靜電容量可以自由的改變。
一般來說,1次設定後基本上就無需變動。相比一般的電容器,微調電容器增加了靜電容量調整的功能,
其原理主要有以下的3種,通常大多都是採用了方法1。

方法1:改變電極重疊面積。
方法2:改變電極重疊間的距離。
方法3:改變電介質的相對介電常數。

按材質結構分,微調電容分可為瓷介微調電容器、薄膜微調電容器、雲母微調電容器、活塞式微調電容、拉線微調電容器等多種。
該電容器是用陶瓷作為介質的,是目前較常見的微調電容。

其在動片(瓷片)與定片(瓷片)上均鍍有半圓形的銀層,
通過旋轉動片來改變兩銀片之間的距離,即可改變電容量的大小。

APPLICATION
Two-Way Radio Communication (FRS, GMRS, LMR)
Remote keyless entry system
Car Alarm Remote Controller
Measuring instrument
Traffic card reader
Wireless microphone
Security System
Cordless Phone
Wireless repeater
TCXO, VCXO
RF Module
Car Audio
RFID
DVD


產品應用​
雙向無線電通信(FRS,GMRS,LMR)
遠程無鑰匙進入系統
汽車防盜遙控器
測量工具
交通卡閱讀器
無線麥克風
保安系統
無線電話
無線中繼器
TCXO,VCXO
射頻模塊
汽車音響
射頻識別
DVD

產品編號/購買頁面連結 品名規格 數量

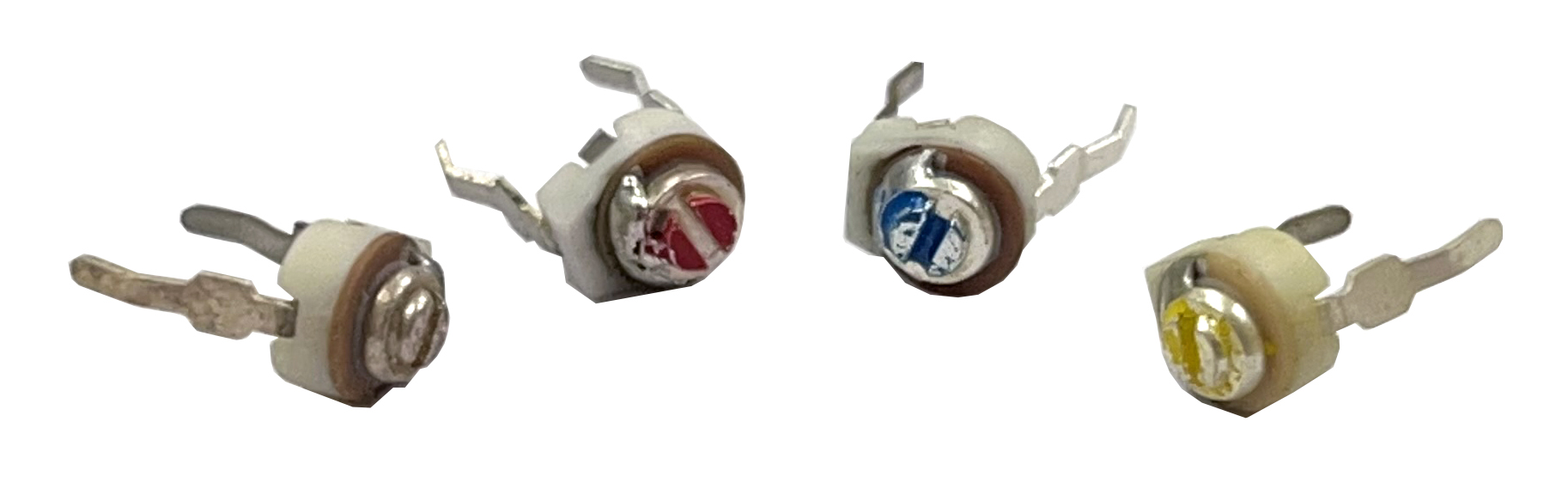

VCVC04RA030 DIP 可調電容 VC04RA030  4ψ 3pF  白色 100
VCVC04RA060 DIP 可調電容 VC04RA060  4ψ 6pF  紅色 100
VCVC04RA100 DIP 可調電容 VC04RA100  4ψ 10pF  白色 100
VCVC04RA200 DIP 可調電容 VC04RA200  4ψ 20pF  藍色 100
VCVC04RA300 DIP 可調電容 VC04RA300  4ψ 30pF  黃色 100

產品編號/購買頁面連結 品名規格 數量

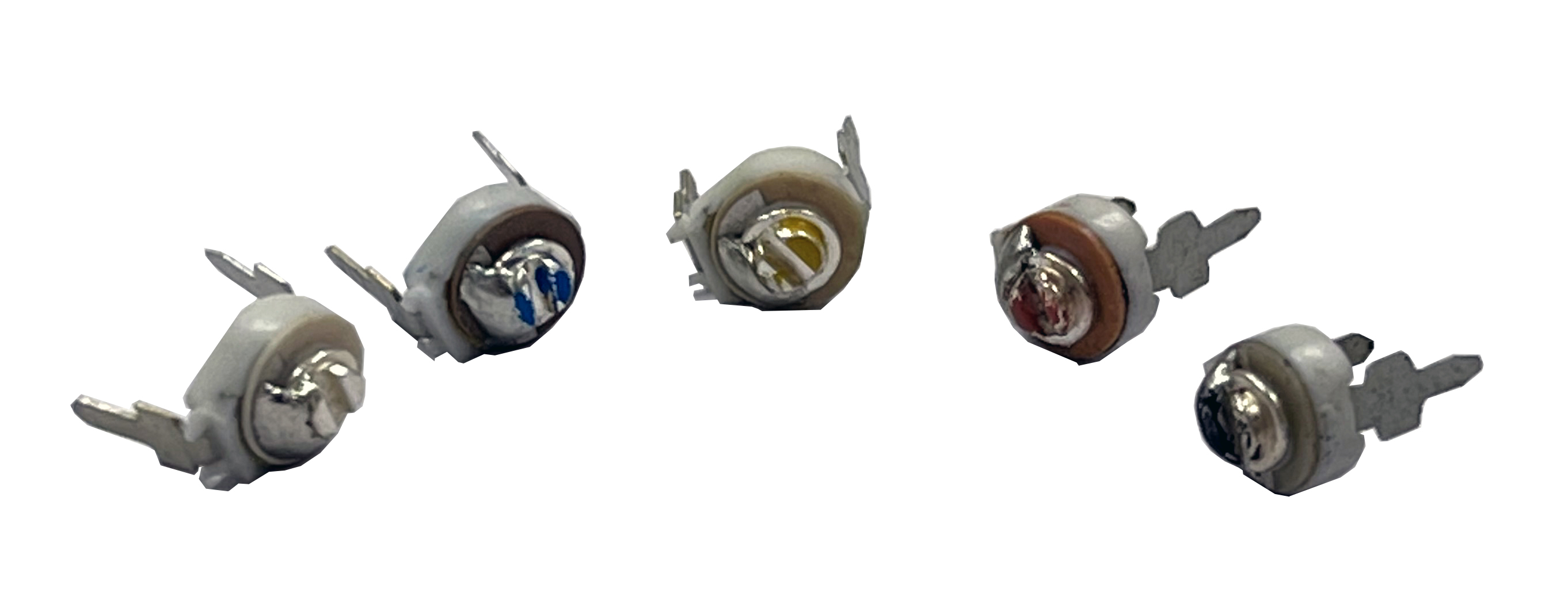

VCVC05RA030 DIP 可調電容 VC05RA030  5ψ 3pF  白色 100
VCVC05RA060 DIP 可調電容 VC05RA060  5ψ 6pF  紅色 100
VCVC05RA100 DIP 可調電容 VC05RA100  5ψ 10pF  白色 100
VCVC05RA200 DIP 可調電容 VC05RA200  5ψ 20pF  藍色 100
VCVC05RA300 DIP 可調電容 VC05RA300  5ψ 30pF  黃色 100
VCVC05RA400 DIP 可調電容 VC05RA400  5ψ 40pF  咖啡色 100
VCVC05RA500 DIP 可調電容 VC05RA500  5ψ 50pF  綠色 100
VCVC05RA700 DIP 可調電容 VC05RA700  5ψ 70pF  黑色 100
VCVC05RA900 DIP 可調電容 VC05RA900  5ψ 90pF  黑色 100
VCVC05RA101 DIP 可調電容 VC05RA101  5ψ 100pF  黑色 100

產品編號/購買頁面連結 品名規格 數量

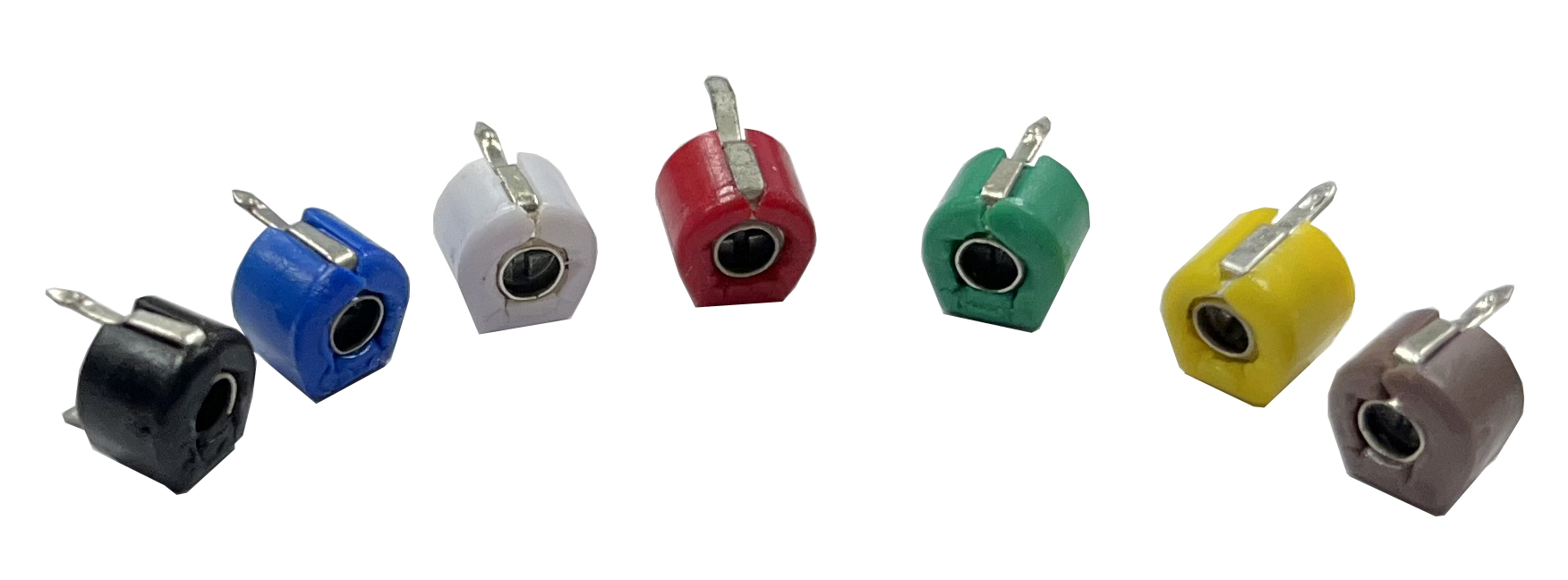

VCVC06RA030 DIP 可調電容 VC06RA030  6ψ 3pF  黑色 100
VCVC06RA050 DIP 可調電容 VC06RA050  6ψ 5pF  藍色 100
VCVC06RA100 DIP 可調電容 VC06RA100  6ψ 10pF  白色 100
VCVC06RF200 DIP 可調電容 VC06RF200  6ψ 20pF  紅色  彎腳 100
VCVC06RA300 DIP 可調電容 VC06RA300  6ψ 30pF  綠色 100
VCVC06RA400 DIP 可調電容 VC06RA400  6ψ 40pF  黃色 100
VCVC06RA500 DIP 可調電容 VC06RA500  6ψ 50pF  咖啡色 100

產品編號/購買頁面連結 品名規格 數量

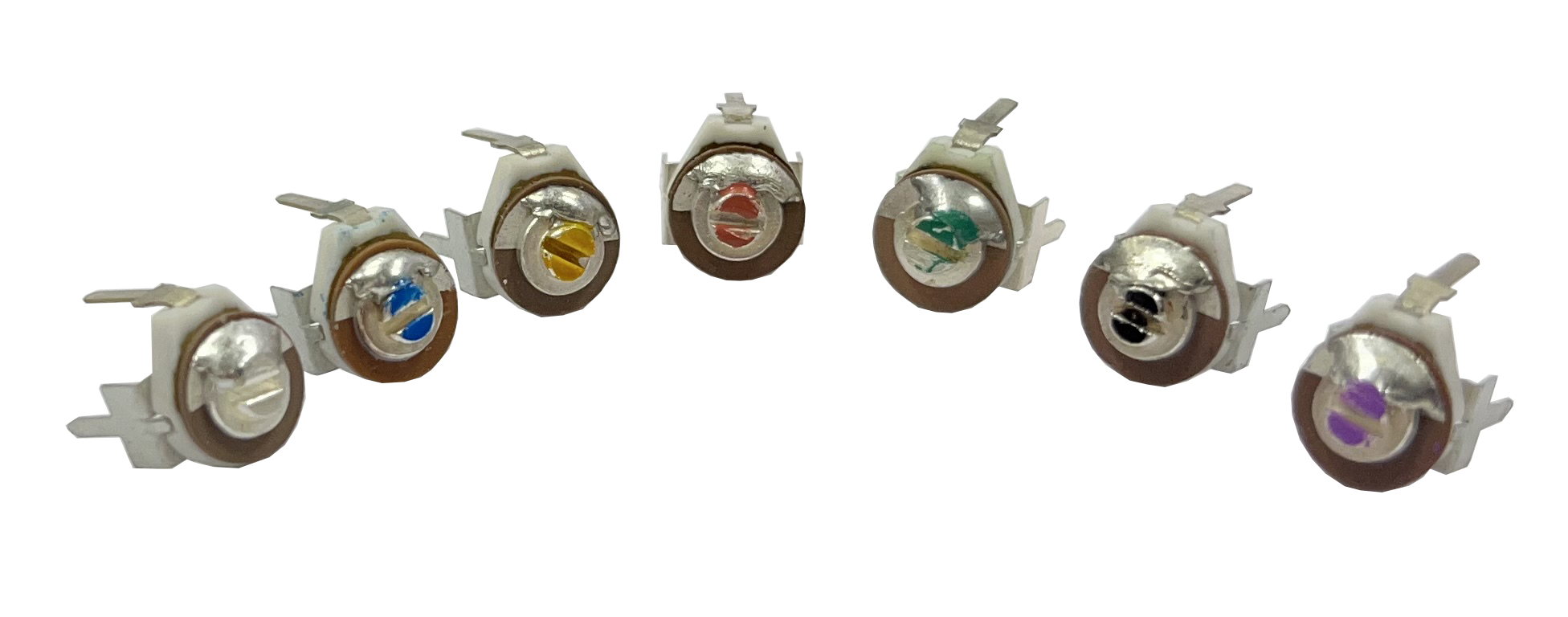

VCVC07B100 DIP 可調電容 VC07B100  8ψ 10pF  白色 100
VCVC07B200 DIP 可調電容 VC07B200  8ψ 20pF  藍色 100
VCVC07B300 DIP 可調電容 VC07B300  8ψ 30pF  黃色 100
VCVC07B500 DIP 可調電容 VC07B500  8ψ 50pF  綠色 100
VCVC07B700 DIP 可調電容 VC07B700  8ψ 70pF  黑色 100
VCVC07B101 DIP 可調電容 VC07B101  8ψ 100pF  紫色 100
VCVC07B121 DIP 可調電容 VC07B121  8ψ 120pF  紫色 100
VCVC07RA100 DIP 可調電容 VC07RA100  7ψ 10pF  白色 100
VCVC07RA200 DIP 可調電容 VC07RA200  7ψ 20pF  藍色 100
VCVC07RA300 DIP 可調電容 VC07RA300  7ψ 30pF  黃色 100
VCVC07RA400 DIP 可調電容 VC07RA400  7ψ 40pF  咖啡色 100
VCVC07RA500 DIP 可調電容 VC07RA500  7ψ 50pF  綠色 100
VCVC07RA700 DIP 可調電容 VC07RA700  7ψ 70pF  黑色 100
VCVC07RA101 DIP 可調電容 VC07RA101  7ψ 100pF  紫色 100
VCVC07RA121 DIP 可調電容 VC07RA121  7ψ 120pF  紫色 100
VCVC07RB100 DIP 可調電容 VC07RB100  7ψ 10pF  白色   100
VCVC07RB200 DIP 可調電容 VC07RB200  7ψ 20pF  藍色   100
VCVC07RB300 DIP 可調電容 VC07RB300  7ψ 30pF  黃色   100
VCVC07RB400 DIP 可調電容 VC07RB400  7ψ 40pF  咖啡色  100
VCVC07RB500 DIP 可調電容 VC07RB500  7ψ 50pF  綠色   100
VCVC07RB700 DIP 可調電容 VC07RB700  7ψ 70pF  黑色   100
VCVC07RB101 DIP 可調電容 VC07RB101  7ψ 100pF  紫色   100
VCVC07RB121 DIP 可調電容 VC07RB121  7ψ 120pF  紫色   100
