DATE - 2022/09/22
正/負 電壓穩壓 IC 介紹
親愛客戶
您好

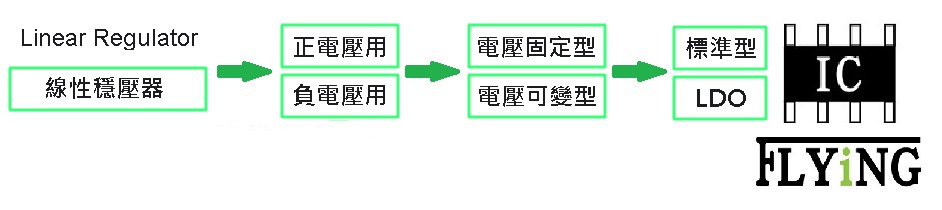

下列提供您 UTC & HTC 線性電壓調節器介紹
78xx，又被稱作L78xx、LM78xx、MC78xx...等，是一種固定式電壓輸出線性電壓調節器的集合。
通常被用在需要穩定電源的電路中，具有便利性（易於使用）且低成本的優點。
xx指的是其輸出電壓，例如LM7812的輸出電壓為12伏特。
此種調節器輸出之電壓相對於接地點為高，故被稱作正電壓型調節器。
可以和負電壓型調節器LM79xx搭配使用，以同時提供電路正負電壓。
78xx系列的積體電路一般有三個接入端，通常使用TO-220封裝，也有使用小型SMD貼片式封裝的或是TO-3金屬罐式封裝的。
這些元件接入一個較高的、高於元件輸出電壓的輸入電壓（最大35伏特至40伏特），接地端接地，輸出端即可輸出元件規定的輸出電壓。
78xx和79xx的最大電流容量為1安培，若在較低的電壓差值以及適當的散熱措施下，
則可達1.5安培（然而較小的封裝或較大的封裝也會影響這個參數）。
~ 優點 ~
這種調節器的主要優點在於不須額外的元件來提供穩定的電源，使其使用上更為便利，並且增進空間上的使用效率，同時減少成本。
其它的一些電壓調節積體電路，像是ASM1117一類的，會需要較多的外圍電路元件，
有些積體電路還會要求額外的元件來設定輸出電壓或是作為穩壓時需要的元件。
一些交換式供電模組甚至需要有電路工程設計經驗的人士來實作。
78xx系列積體電路內部也整合有過電流／短路保護和過熱保護，以避免元件工作時損壞。
這使得78xx系列的元件在大部分實作場合中十分耐用，有些應用中，78xx系列的元件提供的限流保護不僅保護其本身，
還為電路的其他部分也起到一定的保護作用。
~ 缺點 ~
輸入電壓需要比輸出電壓還要大上一定值（通常是2.5伏特）。
這會使這些元件不適合作為特定種類電路的電源。
例如一個需要5伏特電壓但以6伏特電池作為電源的電路，對於7805而言即不適用。
此時便需要使用低壓差穩壓器（LDO），如ASM1117系列。
和LM317等一類的線性電壓調節器一樣，輸入電流和輸出電流基本一致，而輸入電壓總高於輸出電壓，
此時通過電流乘以這個電壓降的乘積就是78xx內分壓電阻的損耗功率。
這意味著輸入78xx的電功率要比78xx輸出的電功率要大，而這部分輸入功率和輸出功率之差，
即為損耗功率，工作時便以廢熱的形式散耗，意味著78xx元件工作時是需要散熱器輔助散熱的。
如果穩壓器的壓差越高，電流不變的情況下，這個散耗功率便越大，此時78xx元件會變得很沒效率。
如果需要較大的電功率和較高的效率，但又要求12伏、5伏左右的低電壓，
則需要降低78xx元件的輸入電壓以降低壓差，或是改用效率更高的交換式供電模組。
Black: Under Development
您好
下列提供您 UTC & HTC 線性電壓調節器介紹
78xx，又被稱作L78xx、LM78xx、MC78xx...等，是一種固定式電壓輸出線性電壓調節器的集合。
通常被用在需要穩定電源的電路中，具有便利性（易於使用）且低成本的優點。
xx指的是其輸出電壓，例如LM7812的輸出電壓為12伏特。
此種調節器輸出之電壓相對於接地點為高，故被稱作正電壓型調節器。
可以和負電壓型調節器LM79xx搭配使用，以同時提供電路正負電壓。
78xx系列的積體電路一般有三個接入端，通常使用TO-220封裝，也有使用小型SMD貼片式封裝的或是TO-3金屬罐式封裝的。
這些元件接入一個較高的、高於元件輸出電壓的輸入電壓（最大35伏特至40伏特），接地端接地，輸出端即可輸出元件規定的輸出電壓。
78xx和79xx的最大電流容量為1安培，若在較低的電壓差值以及適當的散熱措施下，
則可達1.5安培（然而較小的封裝或較大的封裝也會影響這個參數）。
~ 優點 ~
這種調節器的主要優點在於不須額外的元件來提供穩定的電源，使其使用上更為便利，並且增進空間上的使用效率，同時減少成本。
其它的一些電壓調節積體電路，像是ASM1117一類的，會需要較多的外圍電路元件，
有些積體電路還會要求額外的元件來設定輸出電壓或是作為穩壓時需要的元件。
一些交換式供電模組甚至需要有電路工程設計經驗的人士來實作。
78xx系列積體電路內部也整合有過電流／短路保護和過熱保護，以避免元件工作時損壞。
這使得78xx系列的元件在大部分實作場合中十分耐用，有些應用中，78xx系列的元件提供的限流保護不僅保護其本身，
還為電路的其他部分也起到一定的保護作用。
~ 缺點 ~
輸入電壓需要比輸出電壓還要大上一定值（通常是2.5伏特）。
這會使這些元件不適合作為特定種類電路的電源。
例如一個需要5伏特電壓但以6伏特電池作為電源的電路，對於7805而言即不適用。
此時便需要使用低壓差穩壓器（LDO），如ASM1117系列。
和LM317等一類的線性電壓調節器一樣，輸入電流和輸出電流基本一致，而輸入電壓總高於輸出電壓，
此時通過電流乘以這個電壓降的乘積就是78xx內分壓電阻的損耗功率。
這意味著輸入78xx的電功率要比78xx輸出的電功率要大，而這部分輸入功率和輸出功率之差，
即為損耗功率，工作時便以廢熱的形式散耗，意味著78xx元件工作時是需要散熱器輔助散熱的。
如果穩壓器的壓差越高，電流不變的情況下，這個散耗功率便越大，此時78xx元件會變得很沒效率。
如果需要較大的電功率和較高的效率，但又要求12伏、5伏左右的低電壓，
則需要降低78xx元件的輸入電壓以降低壓差，或是改用效率更高的交換式供電模組。
| 產品總類 | 品名規格 | 廠牌 | 產品特色 | 流動庫存數量 | 汎翊網站查詢 |
| 正電壓穩壓 IC | 78L05G-AB3-R SOT-89 | UTC | 5V / 100mA | 48,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L05L-T92-B TO-92 (帶狀盒裝) | UTC | 5V / 100mA | 60,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L08L-T92-B TO-92 (帶狀盒裝) | UTC | 8V / 100mA | 4,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L15G-AB3-R SOT-89 | UTC | 15V / 100mA | 44,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L05L-T92-K TO-92 (散裝) | UTC | 5V / 100mA | 42,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L12G-AB3-R SOT-89 | UTC | 12V / 100mA | 36,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L08G-AB3-R SOT-89 | UTC | 8V / 100mA | 28,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78D05L-TN3-R TO-252 | UTC | 5V / 0.5A | 7,500 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78D05AL-TN3-R TO-252 | UTC | 5V / 1A | 12,500 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78D12AL-TN3-R TO-252 | UTC | 12V / 1A | 5,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L08L-T92-K TO-92 (散裝) | UTC | 8V / 100mA | 5,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78D08AL-TN3-R TO-252 | UTC | 8V / 1A | 2,500 | 點選查看即時庫存 |
| 正電壓穩壓 IC | 78L09G-AB3-R SOT-89 | UTC | 9V / 100mA | 點選查看即時庫存 | |
| 正電壓穩壓 IC | LM78L05A 2% TO-92 | HTC | 5V / 100mA , 2%誤差值 | 5,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L05 TO-92 | HTC | 5V / 100mA , 4%誤差值 | 18,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L05F SOT-89 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 5V | 1,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L06 TO-92 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 6V | 7,890 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L06F SOT-89 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 6V | 1,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L08 TO-92 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 8V | 點選查看即時庫存 | |
| 正電壓穩壓 IC | LM78L09 TO-92 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 9V | 16,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L09F SOT-89 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 9V | 1,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L10F SOT-89 | HTC | 最大輸入電壓 : 30V , 工作電流 : 100mA ,輸出電壓 : 10V | 點選查看即時庫存 | |
| 正電壓穩壓 IC | LM78L12 TO-92 | HTC | 最大輸入電壓 : 35V , 工作電流 : 100mA ,輸出電壓 : 12V | 點選查看即時庫存 | |
| 正電壓穩壓 IC | LM78L12TA TO-92（帶裝） | HTC | 最大輸入電壓 : 35V , 工作電流 : 100mA , 輸出電壓 : 12V | 2,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L15 TO-92 | HTC | 最大輸入電壓 : 35V , 工作電流 : 100mA ,輸出電壓 : 15V | 14,000 | 點選查看即時庫存 |
| 正電壓穩壓 IC | LM78L18 TO-92 | HTC | 最大輸入電壓 : 35V , 工作電流 : 100mA ,輸出電壓 : 18V | 點選查看即時庫存 | |
| 正電壓穩壓 IC | LM78L15F SOT-89 | HTC | 最大輸入電壓 : 35V , 工作電流 : 100mA ,輸出電壓 : 15V | 點選查看即時庫存 |
| 產品總類 | 品名規格 | 廠牌 | 產品特色 | 流動庫存數量 | 汎翊網站查詢 |
| 負電壓穩壓 IC | 79L05L-T92-K TO-92 (散裝) | UTC | - 5V / 100mA | 29,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | 79D06AG-TN3-R TO-252 | UTC | - 6V / 1A | 50,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | LM79L05 TO-92 | HTC | 最大輸入電壓 : -30V , 工作電流 : 100mA , 輸出電壓 : -5V | 11,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | LM79L05F SOT-89 | HTC | 最大輸入電壓 : -30V , 工作電流 : 100mA , 輸出電壓 : -5V | 2,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | LM79L09F SOT-89 | HTC | 最大輸入電壓 : -30V, 工作電流 : 100mA , 輸出電壓 : -9V | 1,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | LM79L12 TO-92 | HTC | 最大輸入電壓 : -35V , 工作電流 : 100mA ,輸出電壓 : -12V | 31,000 | 點選查看即時庫存 |
| 負電壓穩壓 IC | LM79L15 TO-92 | HTC | 最大輸入電壓 : -35V , 工作電流 : 100mA , 輸出電壓 : -15V | 點選查看即時庫存 | |
| 負電壓穩壓 IC | LM79L18 TO-92 | HTC | 最大輸入電壓 : -35V , 工作電流 : 100mA , 輸出電壓 : -18V | 點選查看即時庫存 | |
| 負電壓穩壓 IC | LM79L15F SOT-89 | HTC | 最大輸入電壓 : -35V , 工作電流 : 100mA , 輸出電壓 : -15V | 3,000 | 點選查看即時庫存 |
| 1. Linear Regulator | |||||||
| Standard Regulator(0.1A~0.3A) | |||||||
| Part No. | Features | VIN | VOUT | IQ(Max.) | VD(Max.) | RR(Typ.) | Package |
| 78LXX | 3-TERMINAL 0.1A POSITIVE VOLTAGE REGULATOR * Output current up to 0.1A. * with OTP,SCP. |
6.7V ~ 35.0V | 5.0V, 6.0V, 8.0V, 9.0V, 10.0V, 12.0V, 15.0V, 18.0V. |
6.5mA | 1.7V(Typ.) | up to 60dB (@f=120Hz.) |
SOP-8 SOT-89 TO-92 SOT-25 TO-92NL |
| LM317L | * Output current up to 0.1A. * with OTP,SCP. * Output transistor safe area compensation. |
3.0V ~ 40.0V | ADJ_1.25V (1.25V ~ 37.0V) |
- | - | up to 80dB (@f=120Hz, CADJ=10uF.) |
SOP-8 TO-92 SOT-89 |
| UC723 | * Output current up to 0.15A . * Positive and Negative Voltage Regulation * Regulation in Excess of 10A with Suitable Pass Transistors. * Thermal Shutdown Protection. * Input/Output Short Circuit Current Limit. * Load and Line Regulation <0.03%. |
9.5V ~ 40.0V | ADJ (2.0V ~ 37.0V) |
3.5mA | - | up to 86dB (@f=50Hz~10kHz, CREF=5uF.) |
DIP-14 |
| 78LXXM | * Output current up to 0.2A. * with OTP,SCP |
6.7V ~ 35.0V | 5.0V, 6.0V, 8.0V, 9.0V, 10.0V, 12.0V, 15.0V, 18.0V, 24.0V |
6.5mA | 1.7V(Typ.) | up to 60dB (@f=120Hz.) |
SOP-8 SOT-89 SOT-223 TO-92 TO-92NL |
| 78NXX | * Output current up to 0.3A. * with OTP,SCP |
6.7V ~ 30.0V | 5.0V, 6.0V, 8.0V, 9.0V, 15.0V, 18.0V, 24.0V |
6.5mA | 1.7V(Typ.) | up to 60dB (@f=120Hz.) |
SOT-223 SOT-89 TO-252 |
| 79LXX | * Output current up to 0.1A. * with OTP,SCP |
-7.0V ~ -35.0V | -5.0V, -6.0V, -8.0V, -9.0V, -10V, -12.0V, -15.0V, -18.0V, -24.0V. |
6.0mA | - | up to 71dB (@f=120Hz.) |
SOT-89 SOP-8 TO-92 |
| Standard Regulator(0.5A) | |||||||
| Part No. | Features | VIN(Range) | VOUT | IQ(Max) (mA) |
VD(Max) (V) |
RR(Typ) | Package |
| 78DXX | * Output Current Up To 0.5 A * with OTP,SCP * Output Transistor SOA Protection |
7.0V ~ 35.0V | 5V, 6V, 7V, 8V, 9V, 12V, 15V, 18V, 20V, 24V |
8.0mA | 2.0V(Typ) | up to 80dB (@f=120Hz.) |
SOT-223 TO-251 TO-252 TO-252-3 DFN5060-8 |
| 78DXXL | * Output Current Up To 0.5 A * with OTP,SCP * Output Transistor SOA Protection |
7.0V ~ 35.0V | 5V, 6V, 8V, 9V, 12V, 15V , 18V |
8.0mA | 2.0V(Typ) | up to 80dB (@f=120Hz.) |
SOT-223 TO-251 SOT-89 TO-252 TO-252-3 |
| 78MXX | * Output Current up to 0.5A * with OTP,SCP * Output Transistor SOA Protection |
7.0V ~ 35.0V | 5V, 6V, 7V, 8V, 9V, 12V, 15V, 18V, 20V |
6.0mA | 2.0V(Typ) | up to 62dB (@f=120Hz.) |
TO-126 TO-126C TO-220 TO-220F TO-92 |
| 78TXX | * Output current up to 0.5 A * with OTP,SCP * Output Transistor SOA Protection |
7.0V ~ 35.0V | 5V, 6V, 7V, 8V, 9V, 12V, 15V, 18V, 20V |
8.0mA | 2.0V(Typ) | up to 80dB (@f=120Hz.) |
TO-263 TO-263-3 |
| LM317M | * Output Current In Excess of 500mA * with OTP,SCP *Output Transistor Safe Area Compensation |
3.0V ~ 40.0V | ADJ(1.25V ~ 37.0V) | 0.1mA | - | up to 80dB (@f=120Hz,CREF=10uF.) |
TO-263 SOT-223 TO-252 TO-220 SOP-8 |
| 79DXX | * Output current up to 0.5A * with OTP,SCP |
-7.0V ~ -40.0V | -5V, -6V, -8V, -12V, -15V, -18V, -24V |
8.0mA | 2.0V(Typ) | up to 60dB (@f=120Hz.) |
TO-251 TO-252 SOT-89 |
| Standard Regulator(1.0A~1.5A) | |||||||
| Part No. | Features | VIN(Range) | VOUT | IQ(Max) (mA) |
VD(Max) (V) |
PSRR(Typ) | Package |
| 78DXXA | * Peak output current up to 1A. * with OTP,SCP * Output transistor SOA protection |
7.0V ~ 35.0V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V, 24V |
8.0mA | 2.0V(Typ) | up to 80dB (@f=120Hz.) |
TO-252 TO-252-3 SOT-223 TO-251 |
| LM78XX | * Output current up to 1A * Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V and 24V available * Thermal overload shutdown protection * Output transistor SOA protection |
35V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V,24V |
8.0mA | 2.0V(Typ) | up to 80dB | TO-220 TO-220F TO-262 TO-92 |
| 78TXXA | * Peak Output Current Up To 1A * with OTP,SCP * Output Transistor SOA Protection |
7.0V ~ 35.0V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V,24V |
8.0mA | 2.0V(Typ) | up to 80dB (@f=120Hz.) |
TO-263 TO-263-3 |
| 78TXXAA | * Output current up to 1.5A * Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V and 24V available * Thermal overload shutdown protection * Short circuit current limiting * Output transistor SOA protection |
40V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 24V |
8.0mA | 2.0V(Typ) | 80dB | TO-263 |
| 78DXXAA | * Peak output current up to 1.5A. * Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V and 18V available. * Thermal overload shutdown protection. * Short circuit current limiting. * Output transistor SOA protection. |
35.0V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V |
8.0mA | 2.5V(Typ) | 80dB | TO-252 |
| LM78XXA | * Output current up to 1.5A * Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V and 24V available * Thermal overload shutdown protection * Output transistor SOA protection |
40V | 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 24V |
8.0mA | 2.5V(Typ) | 80dB | TO-220 TO-220F TO-220F2 |
| LM317 | *Output current in excess of 1A * with OTP,SCP *Output transistor safe area compensation |
3.0V~ 40.0V | ADJ(1.3V ~ 37.0V) | 0.1mA | - | up to 80dB (@f=120Hz,CREF=10uF.) |
SOT-223 TO-252 TO-263 TO-263-3 TO-220 TO-220F SOP-8 |
| LM317A | * Output current in excess of 1.5A * with OTP,SCP * Output transistor safe area compensation |
3.0V~40.0V | ADJ(1.2V ~ 37.0V) | 0.1mA | - | up to 80dB (@f=120Hz,CREF=10uF.) |
SOT-223 TO-252 TO-220 TO-220F2 TO-263 TO-263-3 |
| Standard Regulator(1.0A~1.5A) | |||||||
| Part No. | Features | VIN(Range) | VOUT | IQ(Max) (mA) |
VD(Max) (V) |
PSRR(Typ) | Package |
| 79DXXA | * Output current up to 1A * with OTP |
-7.0V ~ -35.0V | -5V, -6V, -7V, -8V, -9V,-12V, -15V, -18V, -24 |
6.0mA | 2.0V(Typ) | up to 60dB (@f=120Hz.) |
TO-251 TO-252 |
| 79DXXAA | * Output current up to 1.5A * -5V, -12V output voltage available * Thermal overload protection |
-35V | -5.0V,-12.0V | 6.0mA | 2.0V(Typ) | 60dB | TO-251 TO-252 |
| LM79XX | * Output Current Up to 1A * with OTP |
-7.0V ~ -40V | -5V, -6V, -8V, -9V, -12V, -15V, -18V, -24V |
6.0mA | 2.0V(Typ) | up to 60dB (@f=120Hz.) |
TO-220 TO-220F |
| LM79XXA | * Output Current Up to 1.5A *-5V, -7V, -15V Output Voltage Available * Thermal Overload Protection |
-35V | -5V,-7V,-15V | 6.0mA | 2.0V(Typ) | 60dB | TO-220 TO-220F |
| 79TXXA | *Output current up to 1A * with OTP,SCP |
-7.0V ~ -40V | -5V, -6V, -8V, -9V, -12V, -15V, -18V, -24V |
6.0mA | 2.0V(Typ) | up to 60dB (@f=120Hz.) |
TO-263 TO-263-3 |
