溫度開關 (Temperature Switch) 介紹

概述
溫度開關是一種根據環境或設備溫度變化，自動控制電路開關狀態的電子/機械元件。當溫度達到設定的閾值時，溫度開關會自動動作，實現電路的斷開或閉合，常用於過熱保護、風扇控制或加熱器控制等應用。

工作原理
溫度開關內部通常包含感溫元件（如雙金屬片、熱敏電阻或半導體感測電路）。

• 當溫度升高至設定值時，開關會觸發，改變電路狀態。

• 當溫度降低到復歸點時，開關會回復原始狀態。

主要特點

• 固定或可調式動作溫度：出廠設定或使用者自行設定動作點。

• 動作方式：常開 (NO) 或常閉 (NC)。

• 精確度：可提供不同精度等級，以滿足不同應用需求。

• 結構簡單、可靠性高：不需額外電源即可動作（機械式），或使用低功耗設計（電子式）。

常見應用

• 馬達、電源供應器的過熱保護

• 電池充電模組溫度控制

• 家電（如咖啡機、吹風機、冰箱）安全保護

• 工業設備的風扇啟停控制

• 車用電子的溫度監控

常見種類

1. 機械式溫度開關（利用雙金屬片動作，無需電源，應用廣泛）

2. 電子式溫度開關（基於半導體感測，提供精準設定點與小體積）

3. 可調式溫度開關（可透過旋鈕或電路調整觸發溫度）



	1/2 inch - T23 T23 型溫度開關 (高度:9.6 mm)		1/2 inch - T24 T24 型溫控開關 (高度:12.4 mm)
	3/4 inch - T34 "T34 型溫度開關 (上蓋直徑 3/4"" ) 該類型溫控器適用於焊接機器、電焊機、加熱水器、洗衣機和其他限定產品運用的控溫和過熱保護。"		H2-陶瓷本體溫控 H2 陶瓷溫度開關溫控器 (12.0mm)

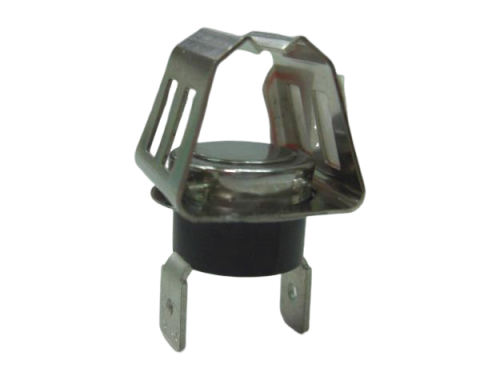

	KST-可調式溫控 可調式溫控開關. 常用於如電熨斗等需要手調溫度範圍的電器.		NTC溫控器 熱敏電阻溫控器
	T36-吹風機型 適用於吹風機 ,烘碗機等產品.

溫度開關是一種根據溫度變化而開關的電器元件。它廣泛應用於各種電器設備中，用於控制設備的溫度。溫度開關主要有兩種工作原理：雙金屬片式和熱敏電阻式。

雙金屬片式溫度開關
雙金屬片式溫度開關由兩種不同膨脹係數的金屬片組成。當溫度升高時，兩種金屬片會發生不同的膨脹，導致雙金屬片彎曲。當彎曲到一定程度時，雙金屬片就會接通或斷開電路。

雙金屬片的膨脹係數是指在溫度升高時，金屬片的長度或面積的變化率。不同的金屬片具有不同的膨脹係數。例如，鐵的膨脹係數為12.5×10-6，銅的膨脹係數為16.6×10-6。這意味著，在溫度升高1℃時，鐵的長度會增加0.0125mm，銅的長度會增加0.0166mm。

雙金屬片式溫度開關的工作原理如下：
當溫度低於開關動作溫度時，雙金屬片處於平直狀態。
當溫度升高到開關動作溫度時，雙金屬片會發生彎曲。
當雙金屬片彎曲到一定程度時，就會接通或斷開電路。
雙金屬片式溫度開關的優點是結構簡單、價格低廉、使用壽命長。缺點是精度不高，只能用於溫度控制範圍較窄的電器設備。

熱敏電阻式溫度開關
熱敏電阻式溫度開關由一種具有熱敏電阻特性的材料製成。熱敏電阻的電阻值會隨著溫度的升高而降低。當溫度升高到一定程度時，熱敏電阻的電阻值會降低到一定值，從而接通或斷開電路。

熱敏電阻的電阻值與溫度之間的關係可以用以下公式表示：

R=R0(1+α(t-t0))
其中，R是熱敏電阻的電阻值，R0是熱敏電阻的初始電阻值，α是熱敏電阻的溫度係數，t是環境溫度，t0是熱敏電阻的初始溫度。

熱敏電阻的溫度係數是指在溫度升高1℃時，熱敏電阻的電阻值的變化率。不同的熱敏電阻具有不同的溫度係數。例如，金屬氧化物熱敏電阻的溫度係數為-1000ppm/℃，半導體熱敏電阻的溫度係數為1000ppm/℃。這意味著，在溫度升高1℃時，金屬氧化物熱敏電阻的電阻值會減少0.1%，半導體熱敏電阻的電阻值會增加0.1%。

熱敏電阻式溫度開關的工作原理如下：

當溫度低於開關動作溫度時，熱敏電阻的電阻值較高。
當溫度升高到開關動作溫度時，熱敏電阻的電阻值會降低到一定值，從而接通或斷開電路。
熱敏電阻式溫度開關的優點是精度高，可以用於溫度控制範圍較寬的電器設備。缺點是價格較高，使用壽命較短。

溫度開關的選擇

溫度開關的選擇應根據電器設備的具體要求來進行。對於需要精度高的電器設備，應選擇熱敏電阻式溫度開關。對於不需要精度高的電器設備，可選擇雙金屬片式溫度開關。

溫度開關的應用
溫度開關廣泛應用於各種電器設備中，用於控制設備的溫度。
