二極體	DIP 整流二極體 SILICON RECTIFIERS
製造商	GW
系列	HER101~HER108
原廠料號	HER105
說明	整流二極體 HER105 1A 400V DO-41 GW
最大的經常峰值反向電壓	400V
最大RMS電壓	280V
峰值正向浪湧最大正向平均整流電流	1A
工作溫度	-65°C ~ 150°C
封裝／外殼	DO-41
安裝類型	DIP 引腳
無鉛狀態 RoHS	RoHS

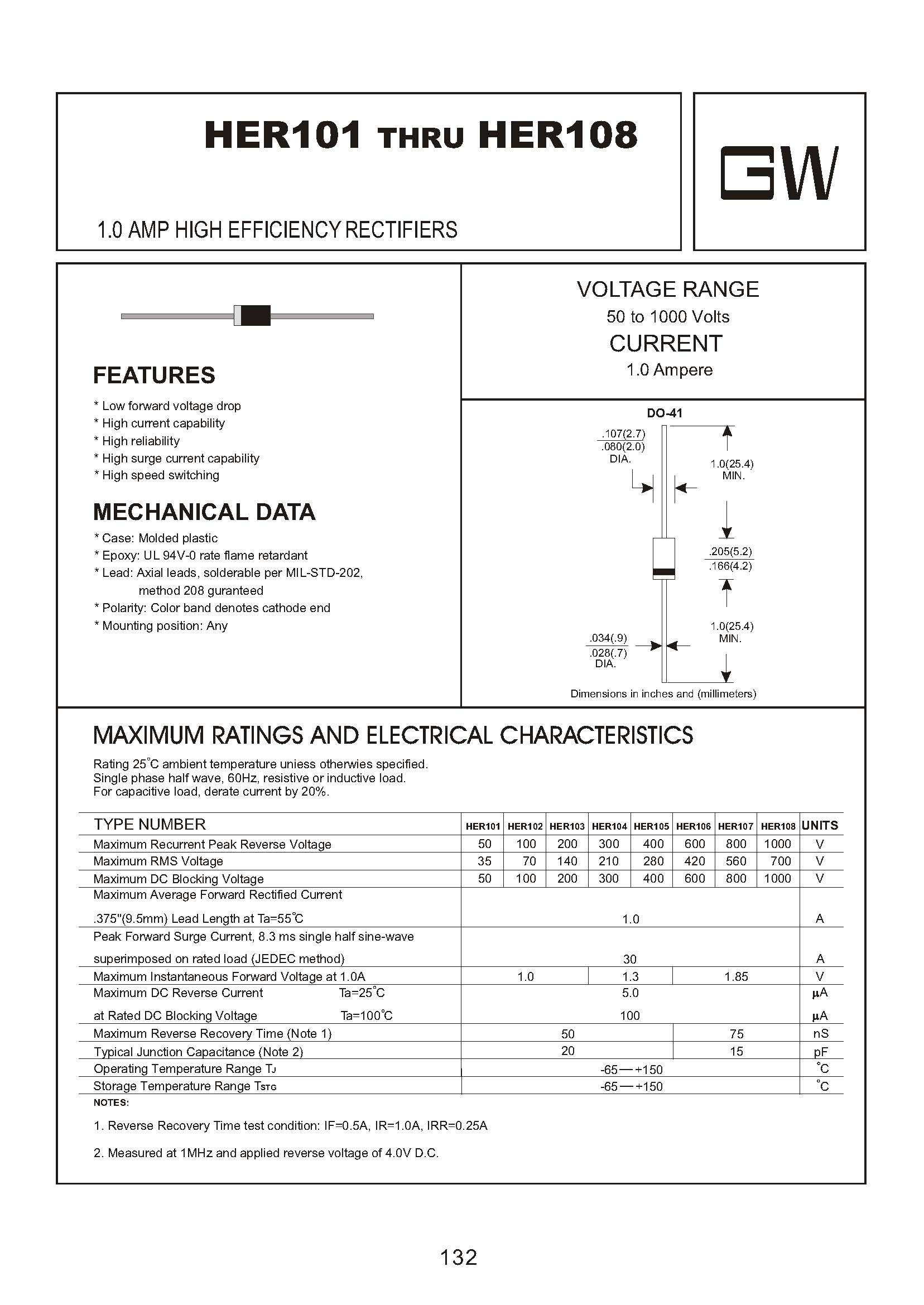

HER101 THRU HER108
1.0 AMP HIGH EFFICIENCY RECTIFIERS

FEATURES

• Low forward voltage drop
• High current capability
• High reliability
• High surge current capability
• High speed switching

​MECHANICAL DATA

• Case: Molded plastic
• Epoxy: UL 94V-0 rate flame retardant
• Lead: Axial leads, solderable per MIL-STD-202, method 208 guranteed
• Polarity: Color band denotes cathode end
• Mounting position: Any

---

HER101至HER108
1.0 AMP高效整流器

特徵

• 低正向壓降
• 高電流能力
• 高可靠性
• 高浪湧電流能力
• 高速切換

機械數據

• 案例：模壓塑料
• 環氧樹脂：UL 94V-0級阻燃劑
• 鉛：軸向引線，可根據MIL-STD-202，方法208進行保證
• 極性：色帶錶示陰極端
• 安裝位置：任何

​

整流二極體與濾波電容器的原理與應用

大部分的電子設備如電視機、音響、電腦等，其內部元件所使用的電源均為直流電，

除了較為輕便簡單的電子設備採用乾電池作電源外，

大都必須有電源供應器或是將交流電經由整流與濾波轉換成各種不同的穩定直流電壓，以供電子設備使用。

整流器簡介

整流器(rectifier)應用二極體將交流電轉換為直流電。

依整流器導通的情形，可分類為半波(half-wave)整流與全波(full-wave)整流，

前者只有正或負的訊號可以通過，後者則無論正負都可通過，但正、負訊號其中有一者將會以反相形式通過。

(a) 輸入整流器波形

(b) 半波整流器輸出波形

(c) 全波整流器輸出波形

半波整流與全波整流

半波整流器主要是由一個變壓器和一個單向導通的二極體(Diode)構成，

其中變壓器用來改變交流電壓的大小，而二極體則可被視為開關(switch)，

當二極體加上順向偏壓時，允許電流通過，猶如開關被閉合(ON)；相反地，當二極體被加上逆向電壓時，

不允許電流通過，猶如開關被打開(OFF)。因此交流訊號只有一半的週期可以通過二極體，

另外一半週期則二極體不導通，其中輸出圖形為輸出之正負訊號的合成圖。
