圖片僅供參考
| FLYiNG 零件編號 | ICMAX232NTI |
| FLYiNG 庫存現貨 | 2,500 |
| 製造商 | TEXAS INSTRUMENTS |
| 製造商零件編號 | MAX232N |
| 說明 | MAX232N PDIP-16 TI |
| 無鉛狀態 / RoHS 指令狀態 | RoHS |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 15 |
| 10~99 | 10 |
| 封裝／外殼 | PDIP-16 |
| 標準包裝數量 | 25/Tube,1000/Box 散裝 |

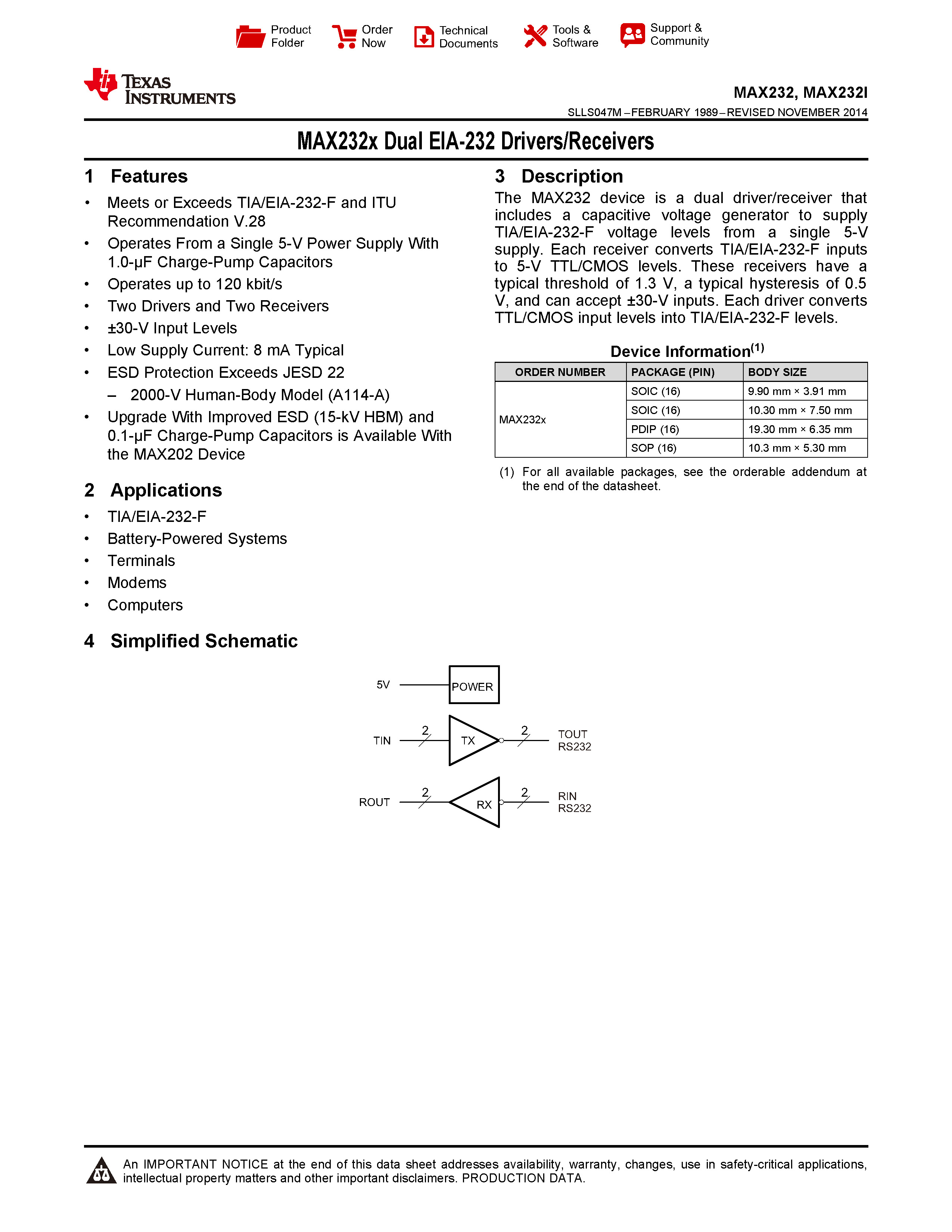

MAX232x Dual EIA-232 Drivers/Receivers
Features
Applications
Description
The MAX232 device is a dual driver/receiver that includes a capacitive voltage generator to supply TIA/EIA-232-F voltage levels from a single 5-V supply. Each receiver converts TIA/EIA-232-F inputs to 5-V TTL/CMOS levels. These receivers have a typical threshold of 1.3 V, a typical hysteresis of 0.5 V, and can accept ±30-V inputs. Each driver converts TTL/CMOS input levels into TIA/EIA-232-F levels.
MAX232x 雙路 EIA-232 驅動器/接收器
特徵
應用
描述
MAX232 器件是雙驅動器/接收器，包括一個容性電壓發生器，用於從 5V 單電源提供 TIA/EIA-232-F 電壓電平。 每個接收器將 TIA/EIA-232-F 輸入轉換為 5V TTL/CMOS 電平。 這些接收器的典型閾值為 1.3V，典型遲滯為 0.5V，並且可以接受 ±30V 輸入。 每個驅動器將 TTL/CMOS 輸入電平轉換為 TIA/EIA-232-F 電平。
Features
- Meets or Exceeds TIA/EIA-232-F and ITU Recommendation V.28
- Operates From a Single 5-V Power Supply With 1.0-μF Charge-Pump Capacitors
- Operates up to 120 kbit/s
- Two Drivers and Two Receivers
- ±30-V Input Levels
- Low Supply Current: 8 mA Typical
- ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model (A114-A) - Upgrade With Improved ESD (15-kV HBM) and 0.1-μF Charge-Pump Capacitors is Available With the MAX202 Device
Applications
- TIA/EIA-232-F
- Battery-Powered Systems
- Terminals
- Modems
- Computers
Description
The MAX232 device is a dual driver/receiver that includes a capacitive voltage generator to supply TIA/EIA-232-F voltage levels from a single 5-V supply. Each receiver converts TIA/EIA-232-F inputs to 5-V TTL/CMOS levels. These receivers have a typical threshold of 1.3 V, a typical hysteresis of 0.5 V, and can accept ±30-V inputs. Each driver converts TTL/CMOS input levels into TIA/EIA-232-F levels.
MAX232x 雙路 EIA-232 驅動器/接收器
特徵
- 達到或超過 TIA/EIA-232-F 和 ITU 建議 V.28
- 由具有 1.0μF 電荷泵電容器的 5V 單電源供電
- 運行速度高達 120 kbit/s
- 兩個驅動器和兩個接收器
- ±30V 輸入電平
- 低電源電流：8 mA（典型值）
- ESD 保護超過 JESD 22
– 2000-V 人體模型 (A114-A) - MAX202 器件可使用改進的 ESD (15-kV HBM) 和 0.1-μF 電荷泵電容器進行升級
應用
- TIA/EIA-232-F
- 電池供電系統
- 終端
- 調製解調器
- 電腦
描述
MAX232 器件是雙驅動器/接收器，包括一個容性電壓發生器，用於從 5V 單電源提供 TIA/EIA-232-F 電壓電平。 每個接收器將 TIA/EIA-232-F 輸入轉換為 5V TTL/CMOS 電平。 這些接收器的典型閾值為 1.3V，典型遲滯為 0.5V，並且可以接受 ±30V 輸入。 每個驅動器將 TTL/CMOS 輸入電平轉換為 TIA/EIA-232-F 電平。
