ZENER 1/2W 14V SOD-123
| 附件下載 | |
| 商品名稱 | SMD 齊納二極體 SMD Zener Diodes |
| 訂購數量 | |
| 依數量訂價 | 3 NTD |
| FLYiNG 零件編號 | ZDSMMSZ5244APJ |
| FLYiNG 散料庫存 | 12 |
| FLYiNG 標準包裝庫存 | 電洽/Contact |
| 製造商/品牌商 | PANJIT |
| 製造商/品牌商零件編號 | MMSZ5244A |
| 說明 | ZENER 1/2W 14V SOD-123 |
| 無鉛狀態 / RoHS 指令狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 散裝數量 | NTD 單價 / PCS |
| 1~9 | 3 |
| 10~99 | 2.1 |
| 100~2999 | 1.4 |
| 3000~ | 0.7 |
| 二極體 | SMD 齊納二極體 SMD Zener Diodes |
| 製造商 | PANJIT |

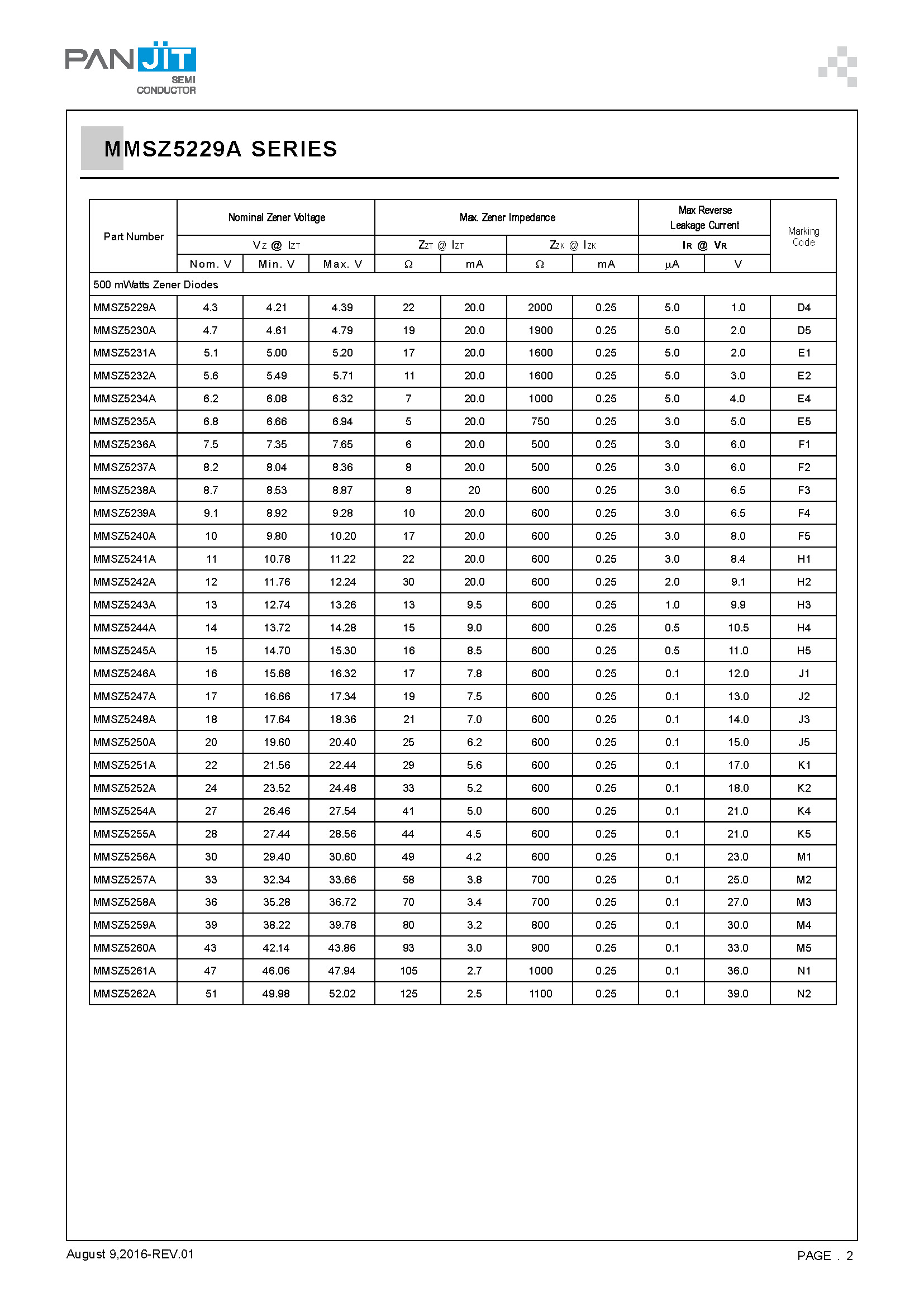

| 系列 | MMSZ5229A SERIES |
| 原廠料號 | MMSZ5244A |
| 說明 | ZENER 1/2W 14V SOD-123 |
| 功率 | 1/2W |
| Vz - Zener 電壓 | 14V |
| Zener Voltage Min | 13.72V |
| Zener Voltage Max | 14.28V |
| 電壓公差 | ±2% |
| 阻抗(最大值)(Zzt) | 15 Ohm |
| 電流 - 逆向漏電 @ Vr | 0.5µA @ 10.5V |
| 工作溫度 | -55°C ~ +150°C Operating Junction Temperature Range |
| 封裝／外殼 | SOD-123 |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 備註 | Zener Voltages from 2.4~51V |
| 標準包裝數量 | 3000/REEL 捲軸 |

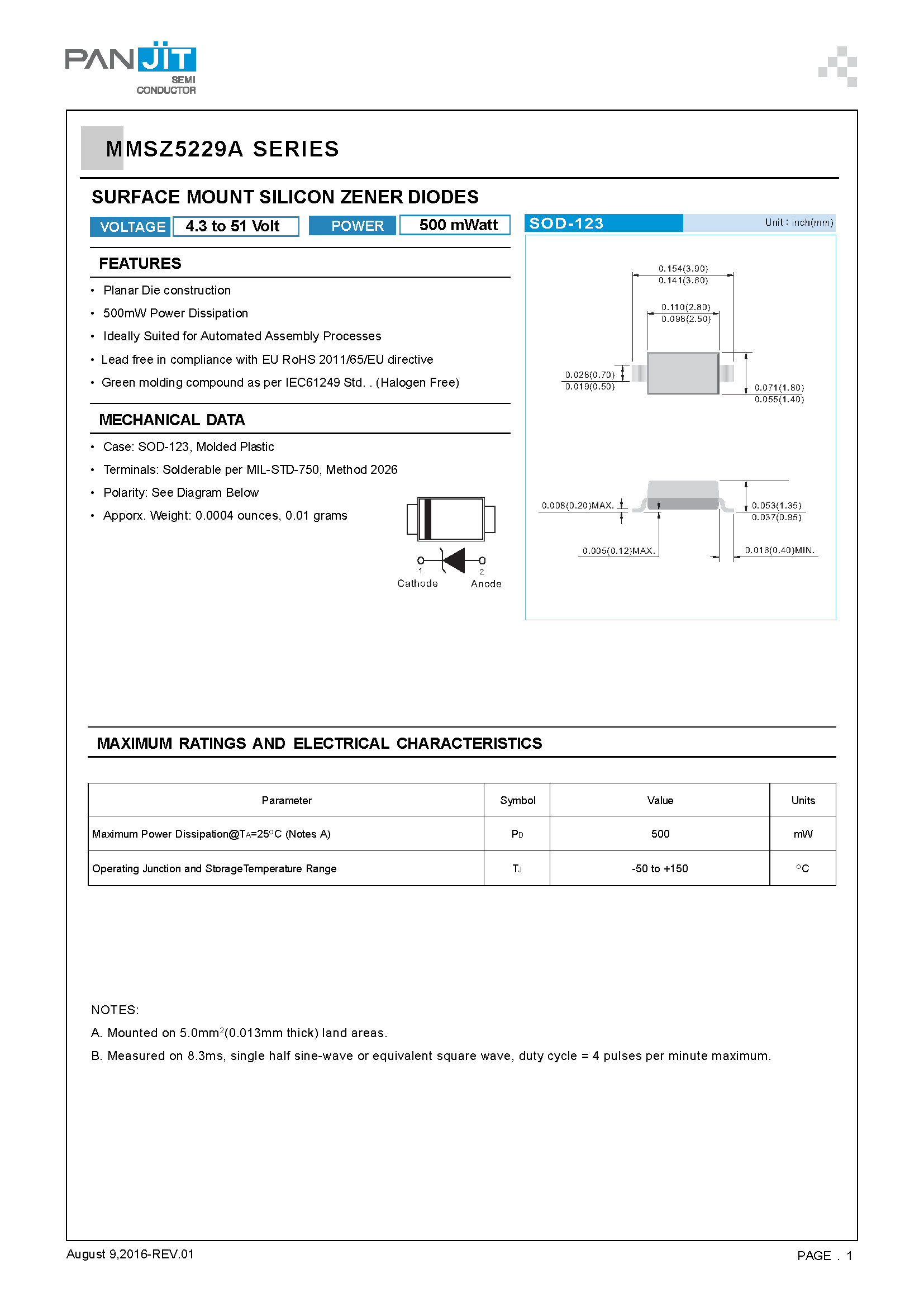

MMSZ5229A SERIES SURFACE MOUNT SILICON ZENER DIODES
VOLTAGE 4.3 to 51
Volt POWER 500 mWatt
FEATURES
MMSZ5229A 系列表面貼裝矽齊納二極管
電壓 4.3 至 51
電壓 500 毫瓦
特徵
VOLTAGE 4.3 to 51
Volt POWER 500 mWatt
FEATURES
- Planar Die construction
- 500mW Power Dissipation
- Ideally Suited for Automated Assembly Processes
- Lead free in compliance with EU RoHS 2011/65/EU directive
- Green molding compound as per IEC61249 Std. . (Halogen Free)
- Case: SOD-123, Molded Plastic
- Terminals: Solderable per MIL-STD-750, Method 2026
- Polarity: See Diagram Below
- Apporx. Weight: 0.0004 ounces, 0.01 grams
MMSZ5229A 系列表面貼裝矽齊納二極管
電壓 4.3 至 51
電壓 500 毫瓦
特徵
- 平面模具結構
- 500mW 功耗
- 非常適合自動化裝配過程
- 無鉛符合歐盟 RoHS 2011/65/EU 指令
- 符合 IEC61249 標準的綠色模塑料。 . （無鹵素）
- 外殼：SOD-123，模壓塑料
- 端子：根據 MIL-STD-750 方法 2026 可焊接
- 極性：見下圖
- 大約。 重量：0.0004 盎司，0.01 克
