ZENER 1/2W 11V SOD-123
| 附件下載 | |
| 商品名稱 | SMD 齊納二極體 SMD Zener Diodes |
| 訂購數量 | |
| 依數量訂價 | 3 NTD |
| FLYiNG 零件編號 | ZDSMMSZ5241BPJ |
| FLYiNG 散料庫存 | 3,000 |
| FLYiNG 標準包裝庫存 | 電洽/Contact |
| 製造商/品牌商 | PANJIT |
| 製造商/品牌商零件編號 | MMSZ5241B |
| 說明 | ZENER 1/2W 11V SOD-123 |
| 無鉛狀態 / RoHS 指令狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 散裝數量 | NTD 單價 / PCS |
| 1~9 | 3 |
| 10~99 | 2.1 |
| 100~2999 | 1.4 |
| 3000~ | 0.7 |
| 二極體 | SMD 齊納二極體 SMD Zener Diodes |
| 製造商 | PANJIT |
| 系列 | MMSZ5221B~MMSZ5262B |
| 原廠料號 | MMSZ5241B |
| 說明 | ZENER 1/2W 11V SOD-123 |
| 功率 | 1/2W |
| Vz - Zener 電壓 | 11V |
| Zener Voltage Min | 10.45V |
| Zener Voltage Max | 11.55V |
| 電壓公差 | ±5% |
| 阻抗(最大值)(Zzt) | 22 Ohm |
| 電流 - 逆向漏電 @ Vr | 2µA @ 8.4V |
| 工作溫度 | -55°C ~ +150°C Operating Junction Temperature Range |
| 封裝／外殼 | SOD-123 |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 備註 | Zener Voltages from 2.4~51V |
| 標準包裝數量 | 3000/REEL 捲軸 |
PANJIT

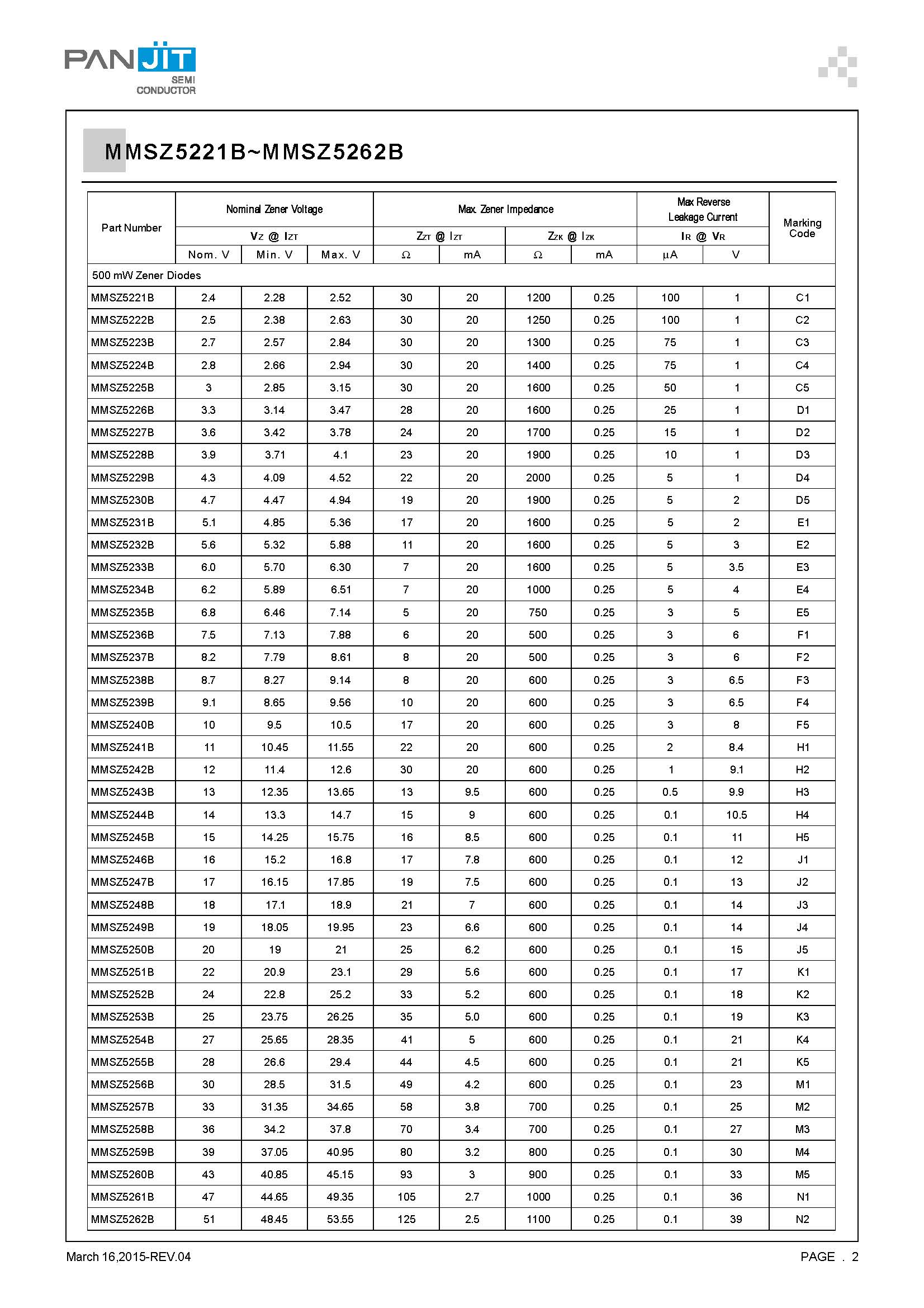

MMSZ5221B~MMSZ5262B
SURFACE MOUNT SILICON ZENER DIODES
VOLTAGE:2.4 to 51 Volt
POWER:500 mWatt
FEATURES
Planar Die construction
500mW Power Dissipation
Ideally Suited for Automated Assembly Processes
Lead free in compliance with EU RoHS 2011/65/EU directive
Green molding compound as per IEC61249 Std.(Halogen Free)
MECHANICAL DATA

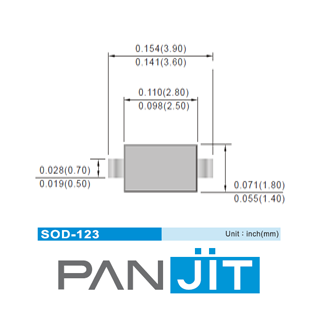

Case: SOD-123,Molded Plastic
Terminals: Solderable per MIL-STD-750, Method 2026
Approx. Weight: 0.0003 ounce,0.0103 gram
ZD 齊納二極體，是利用二極體在逆向電壓作用下的稽納擊穿（崩潰）效應，
製造而成的一種具有穩定電壓功能的電子技術元件，因此又稱為「穩壓管」。
一般二極體順向導通時電壓可維持在0.7V，可提供穩定的電壓，但如果我們需要更大的電壓時，
則需串聯很多的二極體，使用上不是很方便。
如果二極體逆向偏壓很大時，會發生崩潰現象，此現象和順向導通時情況類似，
都有穩壓穩流的特性，所以利用這個特性發明了這種特殊的二極體——稽納二極體。
優點:稽納二極體可以簡化電路，如上所說，如果需要多顆二極體串聯的電路，則可以用稽納二極體來簡化電路。
稽納二極體的這些特性，在電壓比較器、直流穩壓電源等方面有廣泛的應用。
ZENER的產品可應用在以下產品上:各式手機、相機或筆電充電器各式電腦、監視器或警報器電源供應器。
