SART 薩特 方形貼片保險絲簡介
訂購數量
依數量訂價
NTD
FLYiNG 庫存現貨 電洽/Contact
方形貼片保險絲簡介


1032-F大電流系列貼片保險絲
產品介紹
S1032-F是一款快速動作的表面貼裝大電流保險絲，其設計考慮了承受浪湧的能力。擁有20至60安培的額定電流和高達100VDC的電壓範圍，這款保險絲具有10.25mm×3.20mm的方形表面貼裝尺寸，可在-55°C至125°C的工作溫度下運作。
具有優異的環境完整性和增強的熱循環耐用性，同時符合RoHS標準並且是無鹵素的。
S1032-F適用於多種應用場景，包括存儲系統電源、PC服務器散熱風扇系統、穩壓模塊、模塊基站電源、PC服務器穩壓模塊、高端服務器/刀片計算和電池管理系統。這款保險絲為大功率工業應用提供了可靠的電流保護選擇。

文件:S1032-F RoHS Reach
General
Application
快速動作，承受浪湧能力
表面貼裝大電流保險絲
額定電流為 20 至 60 安培
額定電壓高達 100VDC
10.25mm×3.20mm 方形表面貼裝
-55°C ~125°C 工作溫度
優異的環境完整性
增強的熱循環耐用性
符合 RoHS 標準
無鹵素		 存儲系統電源
PC服務器散熱風扇系統
穩壓模塊
基站電源
PC服務器穩壓模塊
高端服務器/刀片計算
電池管理系統
​
Agency / Certificate Information
Agency File Number Ampere Range
​ JDYX2.E319512 20A~60A
JDYX8.E319512
​
Electrical Characteristics
Ampere Rating % of Current Rating Opening Time
20A~60A 100% Min.4hr.
20A~60A 200% Max.60s
20A~60A 1000% ＞1ms

Electrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 Interrupting
Rating		 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
S1032-F-20A 20 100 100VDC 300A
72VDC 500A
32VDC 1000A		 3.08 264
S1032-F-25A 25 100 2.15 413
S1032-F-30A 30 100 2.08 594
S1032-F-40A 40 72 72VDC 180A
60VDC 600A		 1.23 1024
S1032-F-50A 50 72 1.00 1650
S1032-F-60A 60 72 0.88 2376
"*"Measured at≤10% rated current and 25℃
"**"MeltingI2T at 10 times of rated current

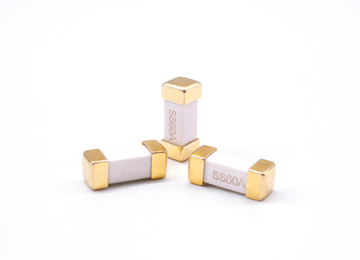

1245-S 大電流系列表面貼片保險絲
產品介紹
1245-S是一款慢熔、耐高浪湧的大電流表面貼片保險絲，專為應對高壓環境而設計。其最高直流額定電壓可達84VDC，方形外觀尺寸為12.10mm×4.50mm。
這款保險絲廣泛應用於不同領域，工作溫度範圍為-55°C 到 125°C，並具有優越的環境適應性和提高的熱循環耐久性。符合RoHS標準，同時是無鹵素產品。
1245-S適用於存儲系統電源、PC伺服器冷卻風扇系統、電壓調節模組、基站電源、PC伺服器電壓調節模組、高端伺服器/刀片伺服器和電池管理系統等應用環境。這款保險絲提供可靠的電流保護，確保系統穩定運行。

文件:S1245-S RoHS

General
Application
慢熔 耐高浪湧
表面貼裝大電流保險絲
最高直流額定電壓達84VDC
尺寸為12.10mm×4.50mm，呈方形外觀
工作溫度範圍：-55°C 到 125°C
優越的環境適應性
提高的熱循環耐久性
符合RoHS標準
無鹵素		 存儲系統電源
PC伺服器冷卻風扇系統
電壓調節模組
基站電源
PC伺服器電壓調節模組
高端伺服器/刀片伺服器
電池管理系統

Agency / Certificate Information
Agency File Number Ampere Range
​ ES19512 60A

Electrical Characteristics
Ampere Rating % of Current Rating Opening Time
60A 100% Min.4hr.
60A 350% Max.10s
60A 1000% Min. 10ms

Electrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 Interrupting
Rating		 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
S1245-S-60A 60 84 480A@84VDC
1000A@72VDC		 0.60 6500

"*" Measured at≤10% rated current and 25℃
"**" MeltingI2T at 10 times of rated current

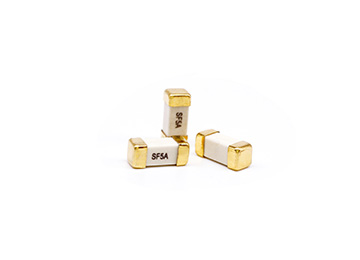

6125-F系列貼片保險絲
產品簡介
6125-F系列貼片保險絲是一種快斷型保險絲，具有卓越的抗浪湧能力，採用懸空熔絲技術。這款保險絲提供廣泛的額定電流範圍，為各種應用場景提供適用性。
其立方體形狀尺寸為6.1mm×2.5mm，適用於不同的空間限制。6125-F系列可在-55℃ 到 125℃的工作溫度範圍內可靠運行，具有卓越的環境適應性。此外，它可使用較高的焊接溫度曲線，增加了其應用的靈活性。
6125-F系列符合RoHS標準，並為無卤素產品，應用範圍涵蓋電池包、存儲系統、模塊電源、個人電腦及其外設、遊戲控制器、個人電腦伺服器、冷卻風扇系統、工業設備、電信系統、液晶顯示器和顯示模塊、醫療設備以及無線基站等多個領域。

文件:S6125-F RoHS

General
Application
快斷，具有抗浪湧能力
懸空熔絲技術
提供廣泛的額定電流範圍
6.1mm×2.5mm 立方體形狀
工作溫度範圍：-55℃ 到 125℃
優越的環境適應性
可使用較高的焊接溫度曲線
符合RoHS標準，無卤素		 電池包
存儲系統
模塊電源
個人電腦及其外設
遊戲控制器
個人電腦伺服器
冷卻風扇系統
工業設備
電信系統
液晶顯示器和顯示模塊
醫療設備
無線基站

Agency / Certificate Information
Agency File Number Ampere Range
​ E319512 1.0A～60.0A
PSE18021410 1.0A～5.0A
PSE18021408 6.3A～10.0A
CQC11012056270 1.0A～10.0A

Electrical Characteristics
Ampere Rating % of Current Rating Opening Time
1A~60A 100% 4hours Min
1A~10A 200% 5sec Max.
1A~10A 125% 1hour Min.
12A~20A 200% 20sec Max.
30A@L 250% 10sec Max.
30A@H 350% 1sec Max.
30A@L、40A~60A 200% 60sec Max.

Electrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 分斷能力 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
S6125-F-1.0A 1 125 UL:
50A@125VAC
50A@160VDC		 CQC/PSE:  100A@100VAC 80.0 0.56
S6125-F-1.25A 1.25 125 60.0 0.84
S6125-F-1.6A 1.6 125 38.0 1.23
S6125-F-2.0A 2 125 30.0 1.34
S6125-F-2.5A 2.5 125 27.0 1.43
S6125-F-3.0A 3 125 / 22.0 1.88
S6125-F-3.15A 3.15 125 CQC/PSE: 100A@100VAC 21.0 2.05
S6125-F-4.0A 4 125 16.0 3.44
S6125-F-5.0A 5 125 14.0 4.84
S6125-F-6.3A 6.3 125 10.0 10.55
S6125-F-7.0A 7 125 9.4 10.58
S6125-F-8.0A ​ 8 125 7.4 17.62
S6125-F-10.0A 10 125 5.9 30.30
S6125-F-12.0A ​ 12 65 UL:
50A@65VAC
50A@65VDC
200A 86V DC		 4.8 42.22
S6125-F-15.0A 15 65 3.7 69.75
S6125-F-20.0A ​ 20 65 3 132.04
S6125-F-30A@L 30 72 UL:200A86V DC&150A 72V DC 1.4 390
S6125-F-30A@H 30 65 UL:200A86V DC &500A 65V DC 1.3 540
S6125-F-40A 40 63 UL:500A 63V DC 1.10 960
S6125-F-50A 50 63 0.95 1305
S6125-F-60A 60 63 0.80 ​ 1969
"*" Measured at≤10% rated current and 25℃
"**" MeltingI2T at 10 times of rated current

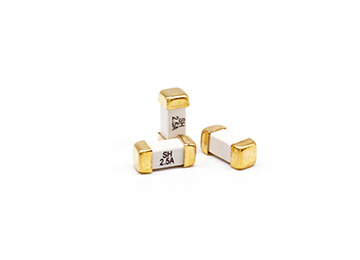

6125-H系列貼片保險絲
產品簡介
6125-H系列貼片保險絲以其高抗浪湧能力和懸空熔絲技術而脫穎而出。這款保險絲提供多樣的可選額定電流範圍，方形狀的6.1mm×2.5mm立方體封裝使其適用於各種空間限制。
6125-H系列保險絲能夠在-55℃ 到 125℃的工作溫度範圍內穩定工作，表現出良好的環境適應性。同時，該產品符合RoHS標準，是一種無卤素的環保產品。
應用領域廣泛，包括電池包、模塊電源、個人電腦及其外圍設備、無線基站、工業設備、電信系統、液晶顯示屏和顯示模塊、醫療設備等。6125-H系列保險絲在這些領域中展現了卓越的性能和可靠性。

文件:S6125-H RoHS

General
Application
高抗浪湧能力
懸空熔絲技術
可選額定電流範圍
6.1mm×2.5mm 立方體形狀
工作溫度範圍：-55℃ 到 125℃
良好的環境適應性
符合RoHS標準，無卤素		 電池包
模塊電源
PC及PC外圍設備
無線基站
工業設備
電信系統
液晶顯示屏和顯示模塊
醫療設備

Agency / Certificate Information
Agency File Number Ampere Range
​ E319512 0.5A~5.0A

Electrical Characteristics
Ampere Rating % of Current Rating Opening Time
0.5A~5.0A 100% 4hours Min
0.5A~5.0A 200% 120sec Max.
Electrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 分斷能力 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
S6125-H-0.5A G 0.5
125
 UL:
50A@125VAC
50A@125VDC		 250.0 0.312
S6125-H-1.0A G 1 125 115.0 3.12
S6125-H-1.25A G 1.25 125 85.0 4.21
S6125-H-1.5A G 1.5 125 78.0 4.98
S6125-H-1.6A G 1.6 ​ 125 68.0 5.85
S6125-H-2.0A
G		 2 125 52.0 7.20
S6125-H-2.5A G 2.5 125 36.0 14.05
S6125-H-3.0A G 3 125 28.0 16.92
S6125-H-3.15A G 3.15 125 24.0 18.68
S6125-H-3.5A G 3.5 125 22.0 21.95
S6125-H-4.0A G 4 125 20.0 32.80
S6125-H-5.0A 5 125 12.0 37.57



6125-M2系列貼片保險絲
產品簡介
6125-M2系列貼片保險絲採用抗浪湧能力的懸空熔絲工藝，具有靈活的可選額定電流範圍。其6.1mm×2.5mm的立方體封裝適用於各種空間限制。
該保險絲能夠在-55℃～125℃的工作溫度下穩定運行，展現出良好的環境適應性。符合ROHS標準，同時為無鹵素產品，符合環保要求。
6125-M2系列廣泛應用於電池包、模塊電源、個人電腦及其外圍設備、PC服務器、無線基站、工業設備、電信系統、液晶顯示屏和顯示模塊、醫療設備等多個領域。其可靠的性能使之成為各種應用中的理想選擇。

文件:S6125-M2 RoHS

General
Application
抗浪湧能力
懸空熔絲工藝
可選額定電流範圍廣
6.1mm×2.5mm立方體封裝
-55℃～125℃的工作溫度
良好的環境適應性
符合ROHS標準，無鹵素		 電池包
模塊電源
PC及PC外圍設備
PC服務器
無線基站
工業設備
電信系統
液晶顯示屏和顯示模塊
醫療設備

Agency / Certificate Information
Agency File Number Ampere Range
​ E319512 0.5A~5.0A
J50260452 0.5A~5.0A
SU05049-15003A 0.5A
SU05049-15001 1.0A~2.5A
SU05049-15002 3.0A~5.0A

Electrical Characteristics
Ampere Rating % of Current Rating Opening Time
0.5A~5.0A 100% 4hours Min
0.5A~5.0A 200% 120sec Max.

Electrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 分斷能力 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
  S6125-M2-0.5A G 0.5
250
UL/TUV/KC:
35A@250VAC
50A@125VDC		 260.0 0.285
S6125-M2-1.0A G 1 250 ​UL/TUV/KC:
50A@250VAC
50A@125VDC		 119.0 1.54
S6125-M2-1.25A G 1.25 250 84.0 2.42
S6125-M2-1.5A G 1.5 250 76.0 3.03
S6125-M2-1.6A G 1.6 ​ 250 70.0 3.99
S6125-M2-2.0A G 2 250 55.0 4.86
S6125-M2-2.5A G 2.5 250 38.0 7.58
S6125-M2-3.0A G 3 250 27.0 10.62
S6125-M2-3.15A G 3.15 250 24.0 12.40
S6125-M2-3.5A G 3.5 250 22.0 16.17
S6125-M2-4.0A G 4 250 20.0 20.00
S6125-M2-5.0A G 5 250 13.0 27.50
"*" Measured at≤10% rated current and 25℃
"**" MeltingI2T at 10 times of rated current

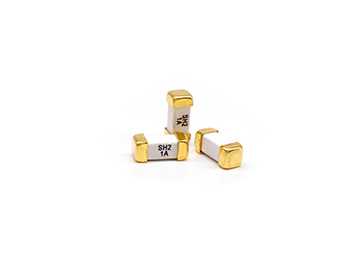

6125-H2系列貼片保險絲
產品簡介
6125-H2系列貼片保險絲採用懸空熔絲工藝，擁有廣泛的可選額定電流範圍。其6.1mm×2.5mm的立方體封裝使其在空間有限的應用中表現優越。
這款保險絲展現了優良的環境穩定性，能夠在-55℃～125℃的工作溫度範圍內可靠運行。同時，6125-H2系列具有良好的環境適應性，並符合ROHS標準，為無鹵素產品，符合環保要求。
6125-H2系列廣泛應用於電池包、模塊電源、個人電腦及其外圍設備、無線基站、工業設備、電信系統、液晶顯示屏和顯示模塊、醫療設備等多個領域。其卓越的性能使其成為各種應用場景中的可靠選擇。

文件:S6125-H2 RoHS

General
Application
懸空熔絲工藝
可選額定電流範圍廣
6.1mm×2.5mm立方體封裝
優良的環境穩定性
-55℃～125℃的工作溫度
良好的環境適應性
符合ROHS標準，無鹵素		 電池包
模塊電源
PC及PC外圍設備
無線基站
工業設備
電信系統
液晶顯示屏和顯示模塊
醫療設備

Agency / Certificate Information
Agency File Number Ampere Range
​ E319512 0.5A~5.0A
J50260452 0.5A~5.0A
SU05049-15003A 0.5A
SU05049-15001 1.0A~2.5A
SU05049-15002 3.0A~5.0A

lectrical Specifications
Part Number
Current Rating
（A）		 Voltage Rating
（VDC）		 分斷能力 Typical
Cold DCR*
(m Ω)		 Nominal
I2T**
(A2s)
S6125-H2-0.5A G 0.5
250
UL/TUV/KC:
35A@250VAC
50A@125VDC		 255.00 0.30
S6125-H2-1.0A G 1 250 ​UL/TUV/KC:
50A@250VAC
50A@125VDC		 110.00 3.00
S6125-H2-1.25A G 1.25 250 82.00 4.10
S6125-H2-1.5A G 1.5 250 78.00 4.85
S6125-H2-1.6A G 1.6 ​ 250 65.00 5.78
S6125-H2-2.0A G 2 250 55.00 6.41
S6125-H2-2.5A G 2.5 250 38.00 13.75
S6125-H2-3.0A G 3 250 27.00 14.51
S6125-H2-3.15A G 3.15 250 24.00 17.36
S6125-H2-3.5A G 3.5 250 23.00 21.88
S6125-H2-4.0A G 4 250 18.00 25.21
S6125-H2-5.0A G 5 250 12.00 30.00
"*" Measured at≤10% rated current and 25℃
"**" MeltingI2T at 10 times of rated current
