Schottky Diodes CDBFN140-HF 1A 40V SOD-323
附件下載
商品名稱 SMD 蕭特基二極體 SMD Schottky Diodes
訂購數量
依數量訂價
10 NTD
FLYiNG 零件編號 DSCDBFN140HFCC
FLYiNG 庫存現貨 10
預估排單   7月: 3,000 PCS
製造商 COMCHIP
製造商零件編號 CDBFN140-HF
說明 蕭特基二極體 CDBFN140-HF 1A 40V SOD-323 COMCHIP
無鉛狀態 / RoHS 指令狀態 RoHS / 無鹵
訂購數量 NTD 單價 / PCS
1~9 10
10~99 8
100~2999 5
3000~ 1.1
二極體 SMD 蕭特基二極體 SMD Schottky Diodes
製造商 COMCHIP

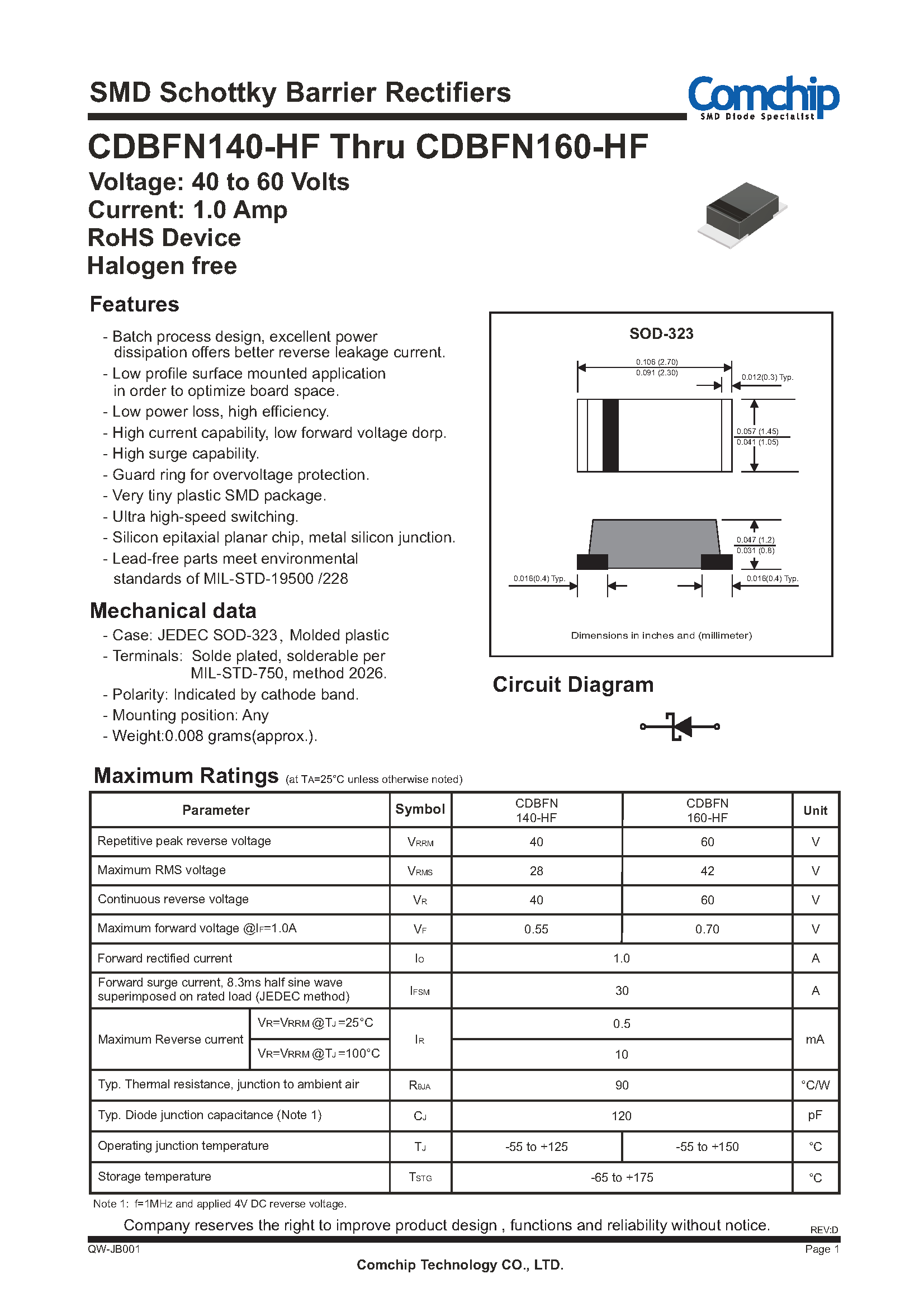

系列 CDBFN140-HF Thru CDBFN160-HF
原廠料號 CDBFN140-HF
說明 蕭特基二極體 CDBFN140-HF 1A 40V SOD-323 COMCHIP
最大的經常峰值反向電壓 40V
最大正向平均整流電流 1A
工作結溫範圍 -55°C ~ 125°C
封裝/外殼 SOD-323
安裝類型 表面黏著式 SMT
無鉛狀態 RoHS RoHS / 無鹵
標準包裝數量 3000/REEL


蕭特基二極體(又譯肖特基二極體)是一種導通電壓降較低、允許高速切換的二極體,

是利用蕭特基勢壘特性而產生的電子元件。結構:蕭特基二極體是利用金屬-半導體接面作為蕭特基勢壘,

以產生整流的效果,和一般二極體中由半導體-半導體接面產生的P-N接面不同。

蕭特基勢壘的特性使得蕭特基二極體的導通電壓降較低,而且可以提高切換的速度。

蕭特基二極體和一般二極體最大的差異在於逆向恢復時間,

也就是二極體由流過順向電流的導通狀態,切換到不導通狀態所需的時間。

逆向恢復時間:一般二極體的逆向恢復時間大約是數百 nS,若是高速二極體則會低於一百 nS,

蕭特基二極體沒有逆向恢復時間,因此小信號的蕭特基二極體切換時間約為數十 pS,

特殊的大容量蕭特基二極體切換時間也才數十 pS。

由於一般二極體在逆向恢復時間內會因逆向電流而造成EMI雜訊。

蕭特基二極體可以立即切換,沒有逆向恢復時間及反相電流的問題。

蕭特基二極體是一種使用多數載流子的半導體元件,若蕭特基二極體是使用N型半導體,

其二極體的特性是由多數載流子(即電子)所產生。

多數載流子快速地由半導體穿過接面,注入另一側金屬的傳導帶,

由於此過程不涉及N 型、P 型載流子的結合(隨機反應而且需要時間較長),

因此蕭特基二極體停止導通的速度會比傳統的二極體速度要快。這樣的特性使得元件需要的面積可以減少,

又進一步的減少切換所需的時間。

在切換式電源供應器中常會用到蕭特基二極體,因為蕭特基二極體允許高速切換,

電路可以在200kHz到2MHz的頻率下操作,也就可以使用較小的電感器及電容器,

同時可以提昇電源供應器的效率。

小體積的蕭特基二極體最高可工作在50GHz的頻率,因此是 RF (無線電頻率)偵測器及 mixer(混頻器) 中的重要零件。

可以顯示效率規範差距很大 , 另外蕭基二極體的 PIV ,通常要比 P N 二極體小很多 ,

以同樣單位而言 , 蕭基二極體的 PIV 可能 50V 而 P N 二極體可高達 150V ,

蕭基二極體其另外主要的優點就是極低雜訊指數 , 這對通訊接收機等特別重要 , 其工作範圍可達 20 GHz 。

由於蕭基二極體的切換速度相當快 , 且導通壓降小 , 及極低雜訊指數 , 較接近理想的二極體 ,

故廣泛的應用在電子電路中的交換式電源供應器 , 定位與載波網路﹑計算閘﹑混頻及檢波網路及迴路保護等 ,

其應用試例工廠自動化﹑個人電腦﹑監視器﹑列表機﹑硬碟機﹑傳真機﹑交換機﹑保安機械﹑

警報系統﹑無線電﹑反向器﹑交流變換器﹑電池充電器﹑各式馬達﹑混合積體電路﹑光碟﹑掃瞄器﹑

數據機﹑空調設備﹑翻譯機﹑直流對直流之變流器﹑交流對直流之變流器﹑

汽車音響﹑音碟﹑無線電話﹑隨身聽大哥大﹑血壓計﹑照相機﹑遊戲機﹑刮鬍機 . . … 等等 。
