商品項目:15802
庫存現貨

圖片僅供參考
Chip Beads 1812 70 OHM ±25% 0.004R 9000mA
附件下載
商品名稱 SMD 晶片磁珠 SMD Chip Bead
訂購數量
依數量訂價
8 NTD
FLYiNG 零件編號 IBBU12B591S70R
FLYiNG 庫存現貨 電洽/Contact
製造商 FLYING
製造商零件編號 BU12B591S-70R
說明 Chip Beads 1812 70 OHM ±25% 0.004R 9000mA
無鉛狀態 / RoHS 指令狀態 RoHS
訂購數量 NTD 單價 / PCS
1~9 8
10~99 6
100~999 4
1000~ 2

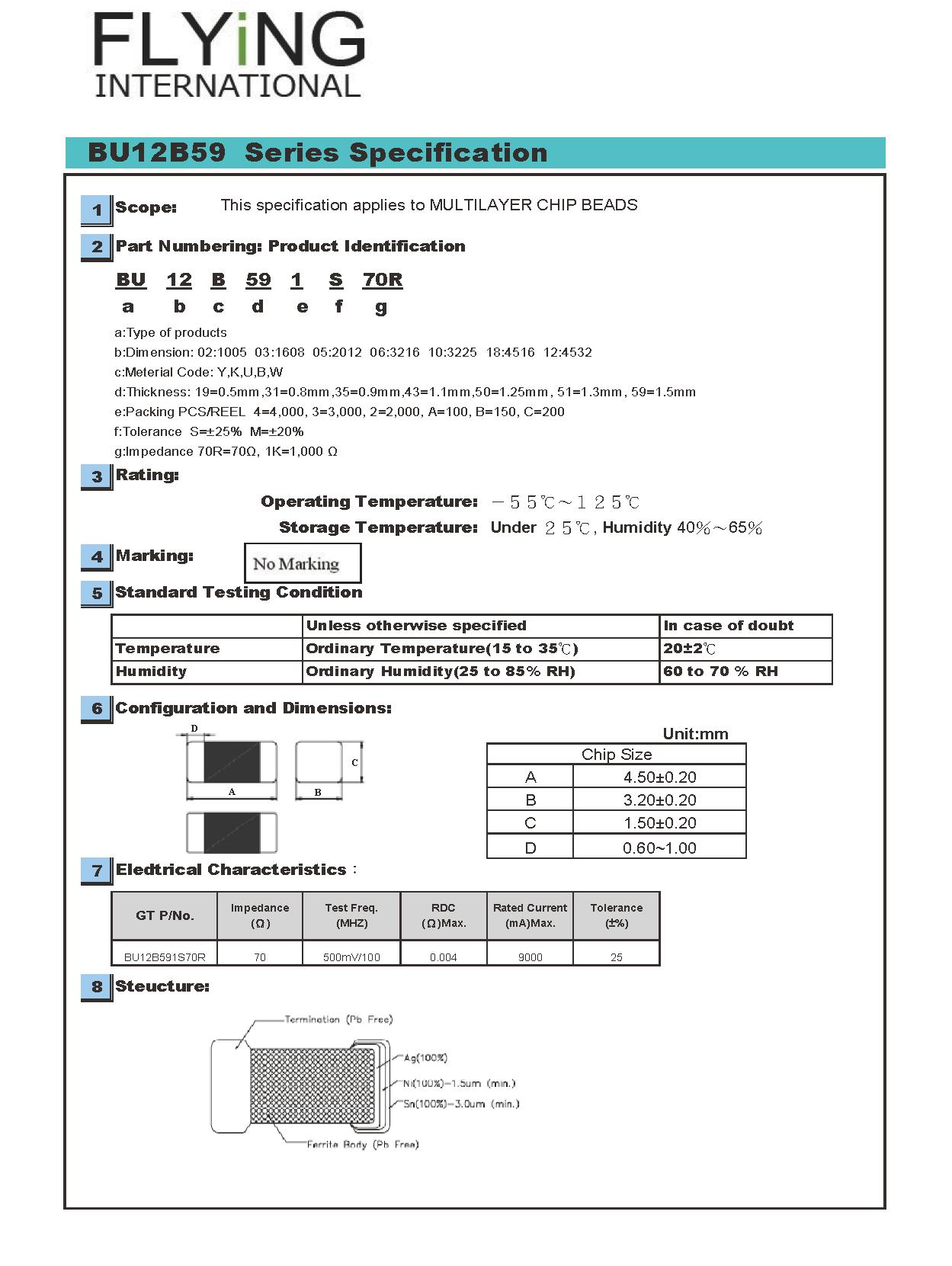

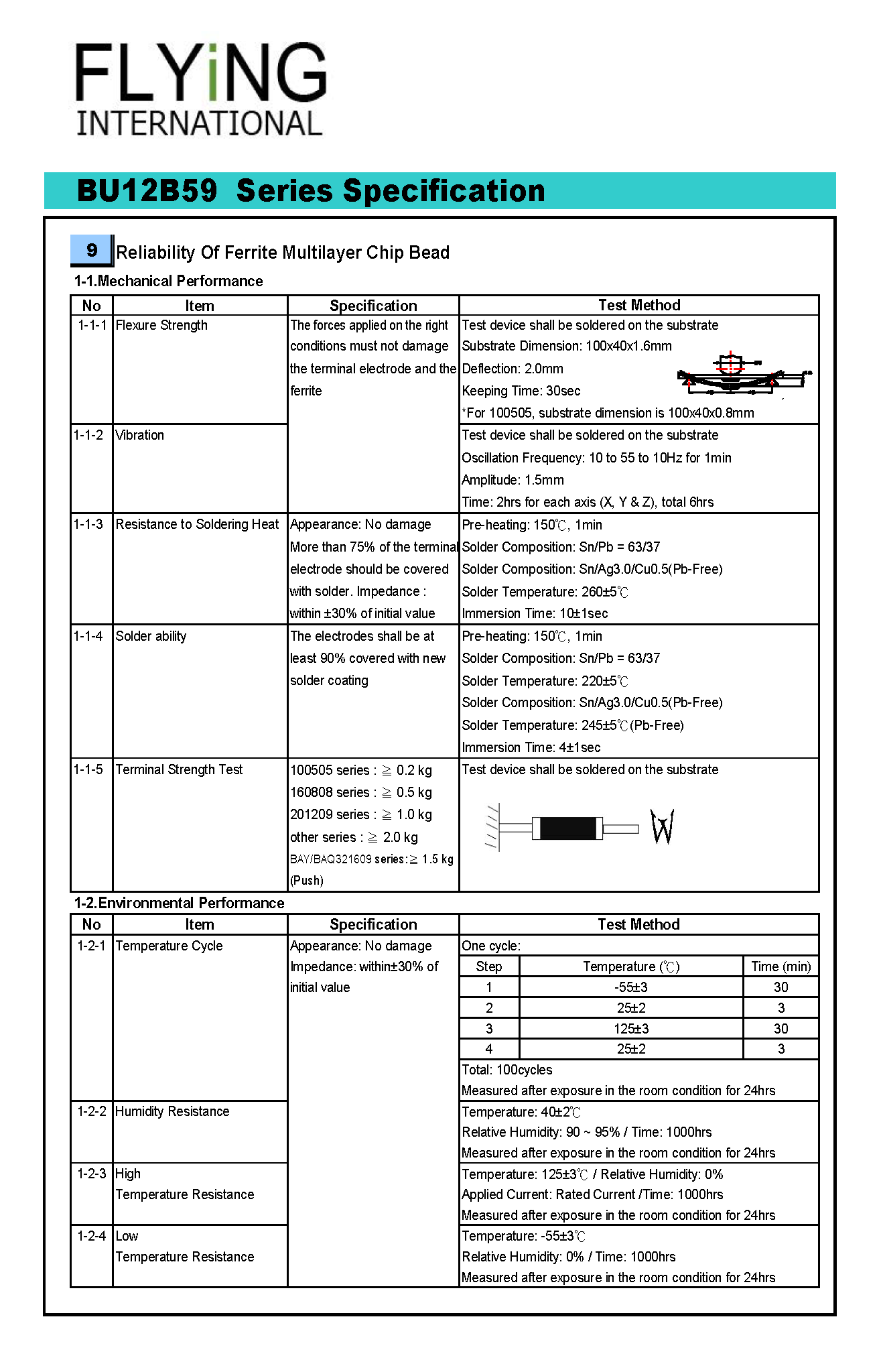

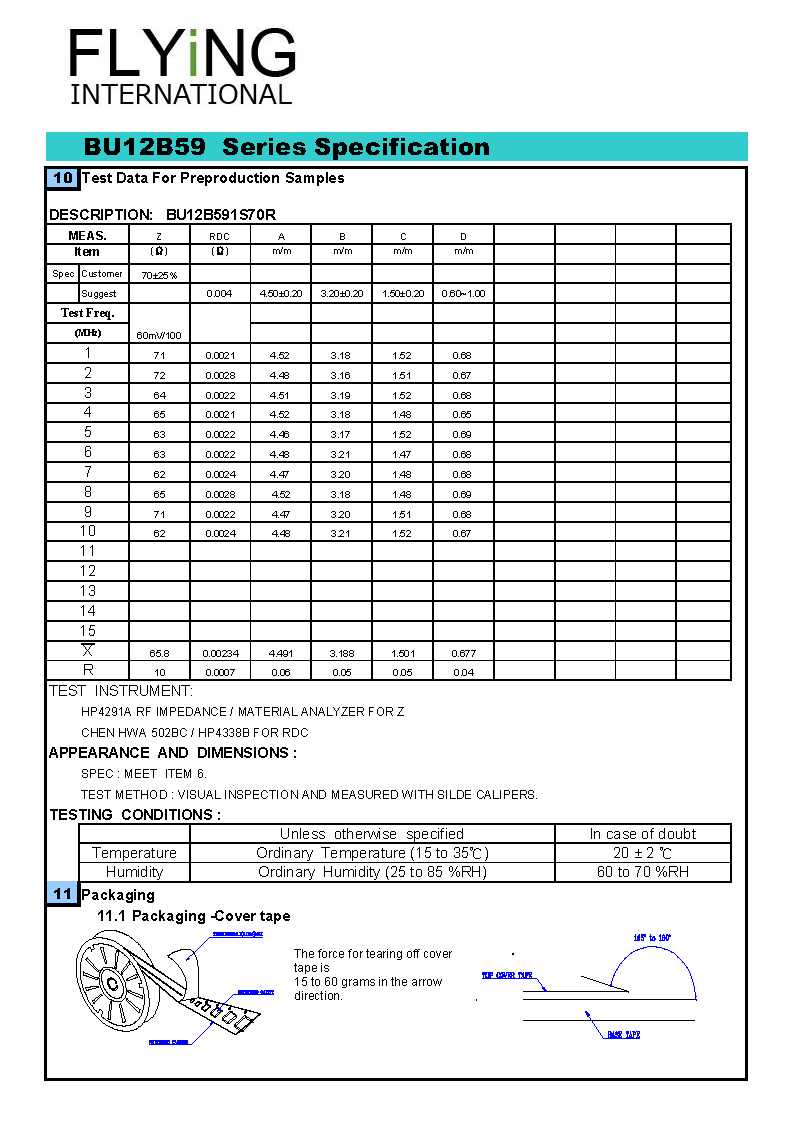

電感 SMD 晶片磁珠 SMD Chip Bead
製造商 FLYING
系列 BU
原廠料號 BU12B591S-70R
說明 Chip Beads 1812 70 OHM ±25% 0.004R 9000mA
外殼代號 1812
阻抗 70Ω
誤差 ±25%
最大電阻 RDC(Ω) Max 0.004Ω
最大額定電流 (mA) Max 9000mA
試驗頻率 500mV/100 MHz
工作溫度 -55°C ~ 125°C
尺寸 L:4.5mm W:3.2mm H:1.5mm
封裝/外殼 1812 (4532公制)
安裝類型 表面黏著式 SMD
無鉛狀態 RoHS

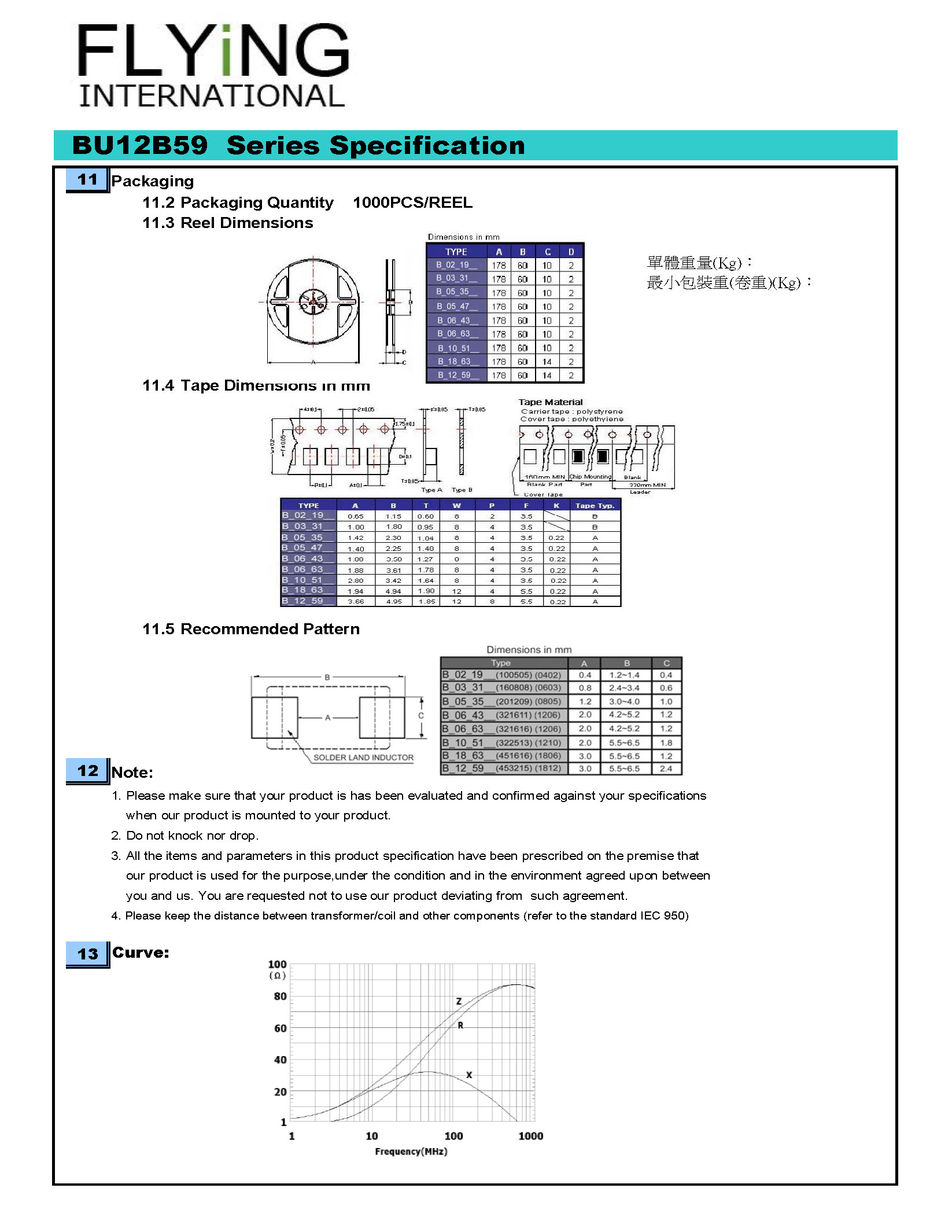

標準包裝數量 1000/REEL 捲軸



應用
通訊
電腦產品,等等。
錄像機和攝像機
噪聲抑制數碼設備

鐵氧體磁珠是一種抑制電路中高頻雜訊的被動元件,屬於特殊規格的電抗器(choke)。

鐵氧體磁珠採用鐵氧體可以消耗高頻電流的特性來製造高頻噪音抑制器;

鐵氧體磁珠也可稱為鐵素體塊(ferrite blocks),鐵氧體磁芯(ferrite cores),

鐵氧體磁環(ferrite rings),鐵氧體EMI濾波器(ferrite EMI filters) ,

鐵氧體扼流圈(ferrite chokes)或錯誤地當成鐵珠(ferrous beads)。鐵氧體磁珠,

在某種程度上類似於電感器;在等效電路中,鐵氧體磁珠相當於一個電感串連一個電阻。

通常用來作為一個無源低通濾波器。

在幾何和電磁性能的盤條在磁珠上可以造成很高的阻抗(電阻)用於高頻信號衰減高頻EMI/RFI。

能量是若不是被反射回電纜,在不然就是被鐵氧體磁芯所吸收,轉換為程度較低的熱量而散佚。

只有在極端情況下會出現明顯的熱量。

一個純電感不消耗能量,它只是吸收能量從電路,並返回它在以後的時間。

鐵氧體磁珠,在設計上,篩選出高頻率噪聲的電路由它作為熱量散失。

鐵氧體磁珠實際上是一個有著非常小品質因數Q的電感器。

因為他的高電感,當電子雜訊的頻率範圍內的目標遠行在信號電纜一反電動勢是誘發鐵氧體磁珠電感。

該材料用於構造磁珠然而,成為高電阻,在設計頻率範圍(磁場內的珠無法建立妥善的特定頻率範圍)

和感應電流內珠被消耗熱量的,而不是誘導一反當前回來的信號電纜。

正是由於這個原因,具體電路特性以及頻率波段的噪聲必須考慮到在安裝鐵氧體磁珠作為噪音過濾器。

鐵氧體磁珠是一種最簡單,最便宜的類型的干擾過濾器安裝在已有的電子布線。

對於一個簡單的鐵環,簡單的纏絲為核心,通過該中心通常為 5或7倍。

鉗形內核也可用,它可以貼在電線沒有包裝的。

雖然線沒有盤繞在這種類型的核心鐵氧體磁珠,引進的鐵芯繞絲增加自感這樣的導線,

其影響仍然吸收能量從行駛中的噪音線。

如果不適合不夠舒適,安全的核心,可與紮帶的,或如果該中心是足夠大,有布線循環通過一個或更多次。

簡單的說,鐵氧體磁珠有很高的磁導性與電阻率,等效於電阻和電感串連,電阻和電感都隨著頻率高低而變化。

高頻時呈現電阻性,可以在相當寬的頻率上保持高阻抗,是用來濾除雜訊和電磁輻射的元件。

實用上,鐵氧體磁珠多用來過濾高頻電磁波,防止電磁外洩;形式上有環狀,片狀(SMT元件)。
