二極體	SMD 齊納二極體 SMD Zener Diodes
製造商	VISHAY
系列	BZX384
原廠料號	BZX384B8V2-E3-08
說明	ZENER 1/5W 8.2V SOD-323
功率	200mW
Vz - Zener 電壓	8.2V
Zener Voltage Min	8.04V
Zener Voltage Max	8.36V
電壓公差	±2%
阻抗(最大值)	40 (≤ 80) Ω
電流 - 逆向漏電	0.7µA @5V
工作溫度	-55°C ~ 150°C
封裝／外殼	SOD-323
安裝類型	表面黏著式 SMD
無鉛狀態	RoHS
標準包裝數量	3000/REEL 捲軸

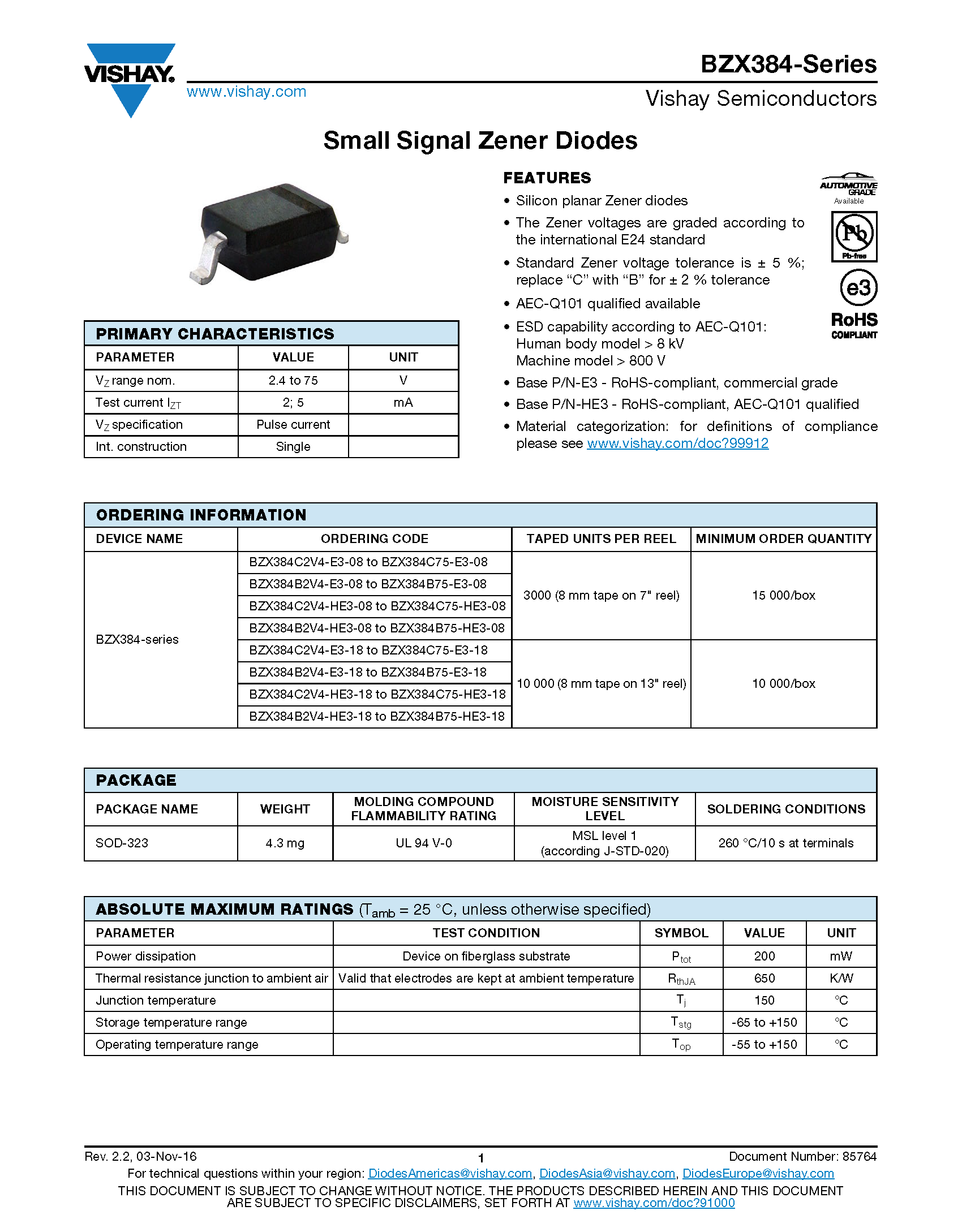

BZX384-Series
Small Signal Zener Diodes

FEATURES
 Silicon planar Zener diodes
 The Zener voltages are graded according to the international E24 standard
 Standard Zener voltage tolerance is ± 5 %;replace “C” with “B” for ± 2 % tolerance
 AEC-Q101 qualified available
 ESD capability according to AEC-Q101:Human body model > 8 kV Machine model > 800 V
 Base P/N-E3 - RoHS-compliant, commercial grade
 Base P/N-HE3 - RoHS-compliant, AEC-Q101 qualified
 Material categorization: for definitions of compliance please see www.vishay.com/doc?99912
-------------------------------------------------------------------
BZX384系列
小信號齊納二極管

特徵
  矽平面齊納二極管
  齊納電壓根據國際E24標准進行分級
  標準齊納電壓容差為±5％;將“C”替換為“B”，公差為±2％
  AEC-Q101合格
  符合AEC-Q101標準的ESD功能：人體模型> 8 kV機器型號> 800 V.
  Base P / N-E3 - 符合RoHS標準，商業級
  基本P / N-HE3 - 符合RoHS標準，符合AEC-Q101標準
  材料分類：有關合規性的定義，請訪問www.vishay.com/doc?99912

---

ZD 齊納二極體，是利用二極體在逆向電壓作用下的稽納擊穿（崩潰）效應，

製造而成的一種具有穩定電壓功能的電子技術元件，因此又稱為「穩壓管」。

一般二極體順向導通時電壓可維持在0.7V，可提供穩定的電壓，但如果我們需要更大的電壓時，

則需串聯很多的二極體，使用上不是很方便。

如果二極體逆向偏壓很大時，會發生崩潰現象，此現象和順向導通時情況類似，

都有穩壓穩流的特性，所以利用這個特性發明了這種特殊的二極體——稽納二極體。

優點:稽納二極體可以簡化電路，如上所說，如果需要多顆二極體串聯的電路，則可以用稽納二極體來簡化電路。

稽納二極體的這些特性，在電壓比較器、直流穩壓電源等方面有廣泛的應用。

ZENER的產品可應用在以下產品上:各式手機、相機或筆電充電器各式電腦、監視器或警報器電源供應器。
