圖片僅供參考
| FLYiNG 零件編號 | DSM7IO |
| FLYiNG 散料庫存 | 5 |
| FLYiNG 標準包裝庫存 | 電洽/Contact |
| 製造商 | IO |
| 製造商零件編號 | M7 |
| 說明 | 整流器 M7 1A 1000V DO-214AC |
| 無鉛狀態 / RoHS 指令狀態 | RoHS |
| 散裝數量 | NTD 單價 / PCS |
| 1~9 | 5 |
| 10~99 | 3 |
| 100~4999 | 1.3 |
| 5000~ | 0.7 |
| 二極體 | 表面貼裝整流器 SURFACE MOUNT RECTIFIER |
| 製造商 | IO |
| 系列 | M1~M7 |
| 原廠料號 | M7 |
| 說明 | 整流器 M7 1A 1000V DO-214AC |
| 最大.重複峰值反向電壓 | 1000V |
| 最大.平均正向電流 | 1A |
| 工作和存儲溫度範圍 | -65°C ~ 175°C |
| 封裝／外殼 | SMA / DO-241AC |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 RoHS | RoHS |
| 備註 | 可燃性分類 UL94V-0 |
| 標準包裝數量 | 5000/REEL 捲軸 |

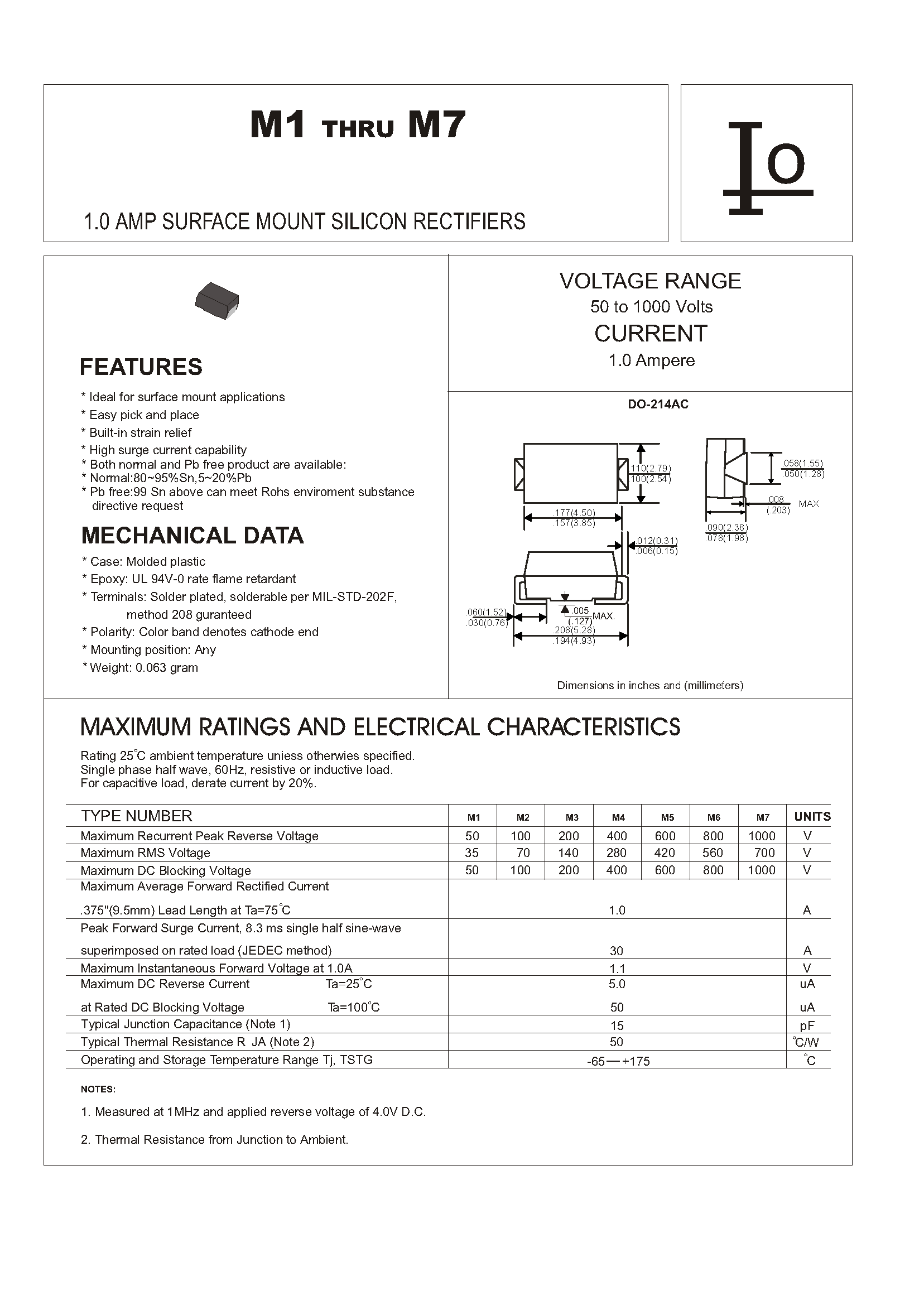

M1 THRU M7
1.0 AMP SURFACE MOUNT SILICON RECTIFIERS
FEATURES
Ideal for surface mount applications
Easy pick and place
Built-in strain relief
High surge current capability
Both normal and Pb free product are available:
Normal:80~95%Sn,5~20%Pb
Pb free:99 Sn above can meet Rohs enviroment substance directive request
--------------------------------------------------------
M1 THRU M7
1.0 AMP表面安裝矽膠整流器
特徵
非常適合表面貼裝應用
輕鬆取放
內置應變消除裝置
高浪湧電流能力
普通和無鉛產品均可提供：
正常：80〜95％的Sn，5〜20％的Pb
無鉛：99 Sn以上可滿足Rohs環境物質指令要求
整流二極體與濾波電容器的原理與應用
大部分的電子設備如電視機、音響、電腦等，其內部元件所使用的電源均為直流電，
除了較為輕便簡單的電子設備採用乾電池作電源外，
大都必須有電源供應器或是將交流電經由整流與濾波轉換成各種不同的穩定直流電壓，以供電子設備使用。
整流器簡介
整流器(rectifier)應用二極體將交流電轉換為直流電。
依整流器導通的情形，可分類為半波(half-wave)整流與全波(full-wave)整流，
前者只有正或負的訊號可以通過，後者則無論正負都可通過，但正、負訊號其中有一者將會以反相形式通過。
(a) 輸入整流器波形
(b) 半波整流器輸出波形
(c) 全波整流器輸出波形
半波整流與全波整流
半波整流器主要是由一個變壓器和一個單向導通的二極體(Diode)構成，
其中變壓器用來改變交流電壓的大小，而二極體則可被視為開關(switch)，
當二極體加上順向偏壓時，允許電流通過，猶如開關被閉合(ON)；相反地，當二極體被加上逆向電壓時，
不允許電流通過，猶如開關被打開(OFF)。因此交流訊號只有一半的週期可以通過二極體，
另外一半週期則二極體不導通，其中輸出圖形為輸出之正負訊號的合成圖。
