二極體	表面貼裝整流器 SURFACE MOUNT RECTIFIER
製造商	PANJIT
系列	ER2A~ER2J
原廠料號	ER2D
說明	整流二極體 ER2D 2A 200V SMB/DO-214AA
最大.重複峰值反向電壓	200V
最大.平均正向電流	2A
工作和存儲溫度範圍	-55°C ~ 150°C
封裝／外殼	SMB / DO-241AA
安裝類型	表面黏著式 SMD
無鉛狀態 RoHS	RoHS
備註	可燃性分類 UL94V-0
標準包裝數量	3000/REEL 捲軸

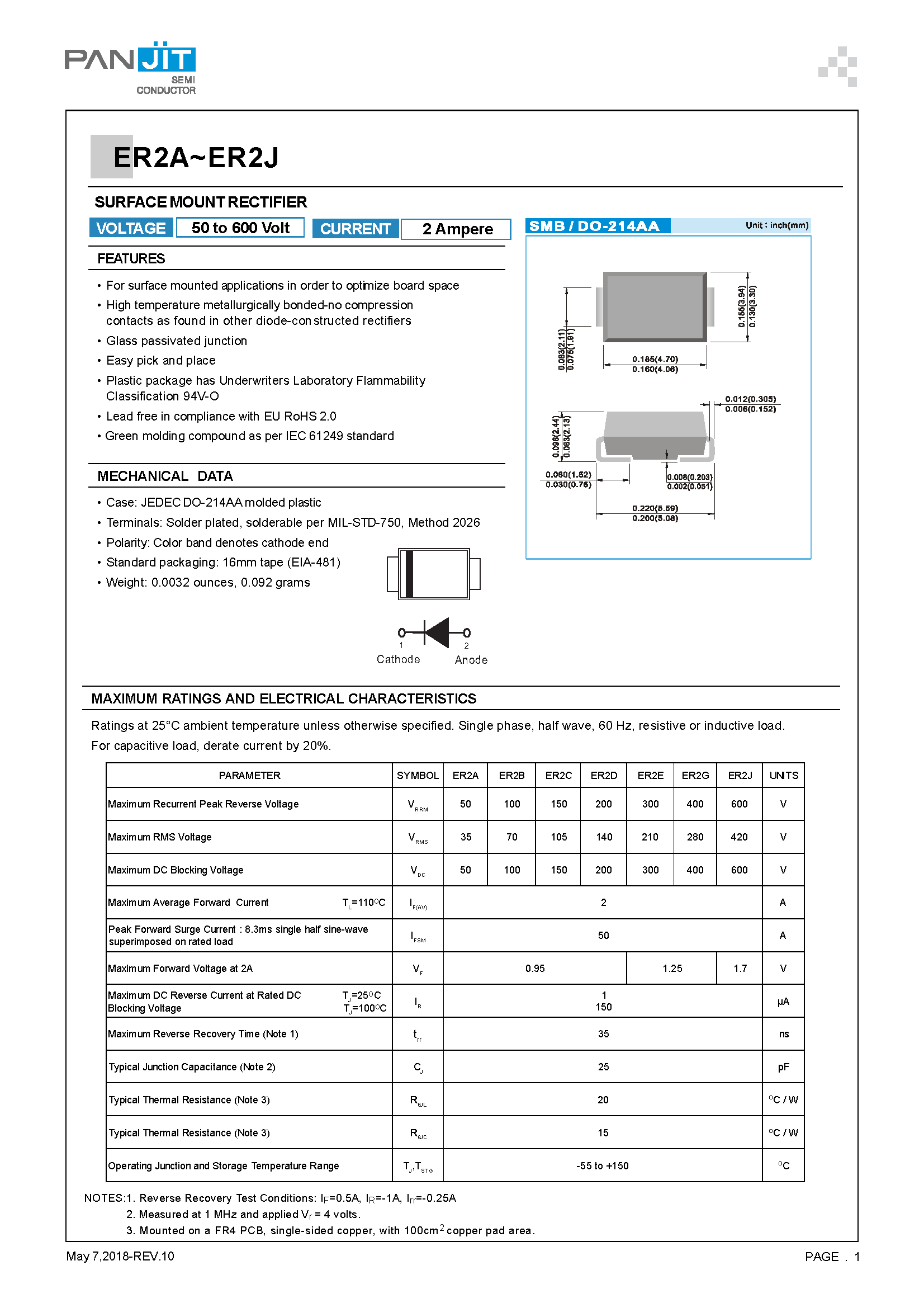

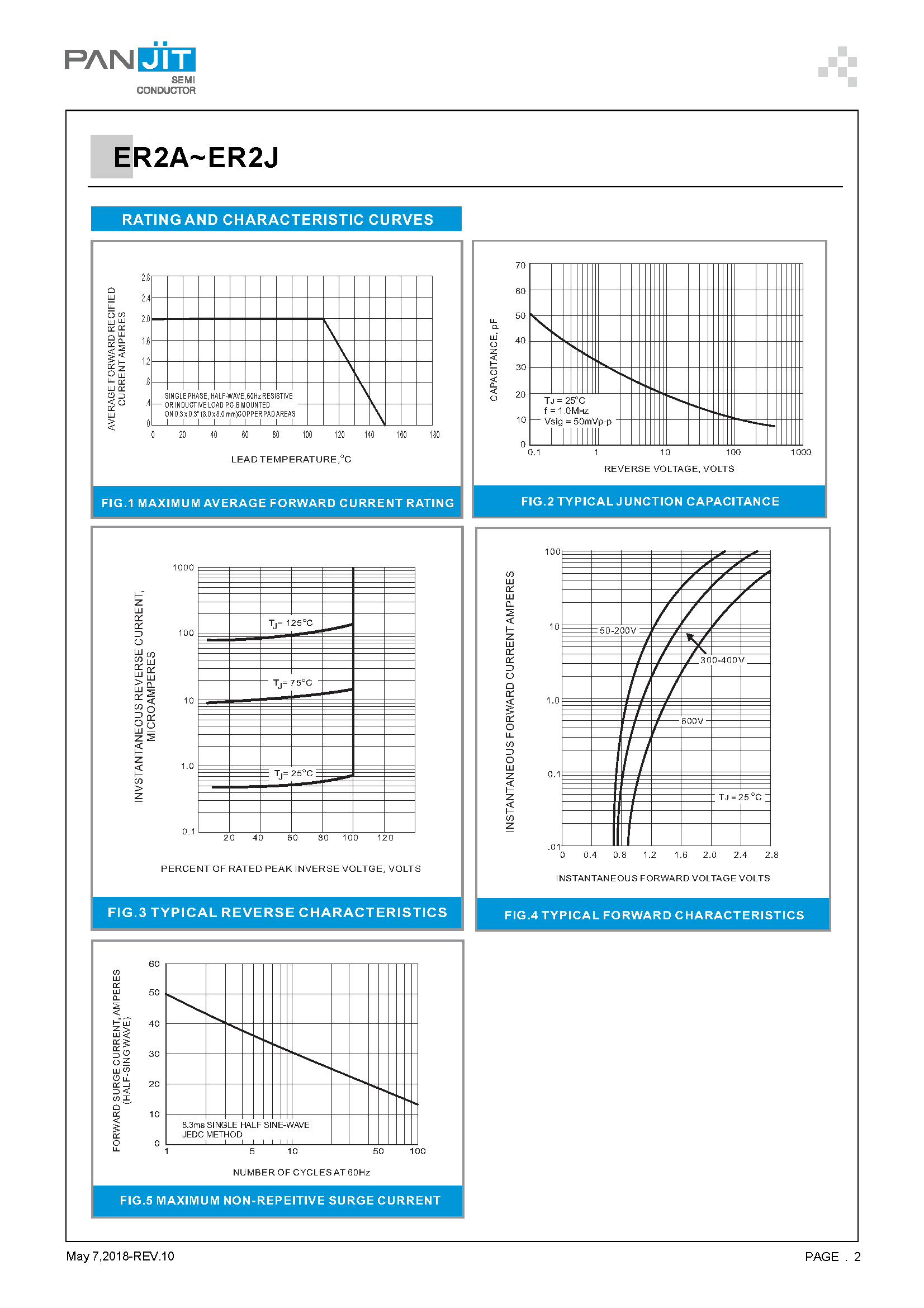

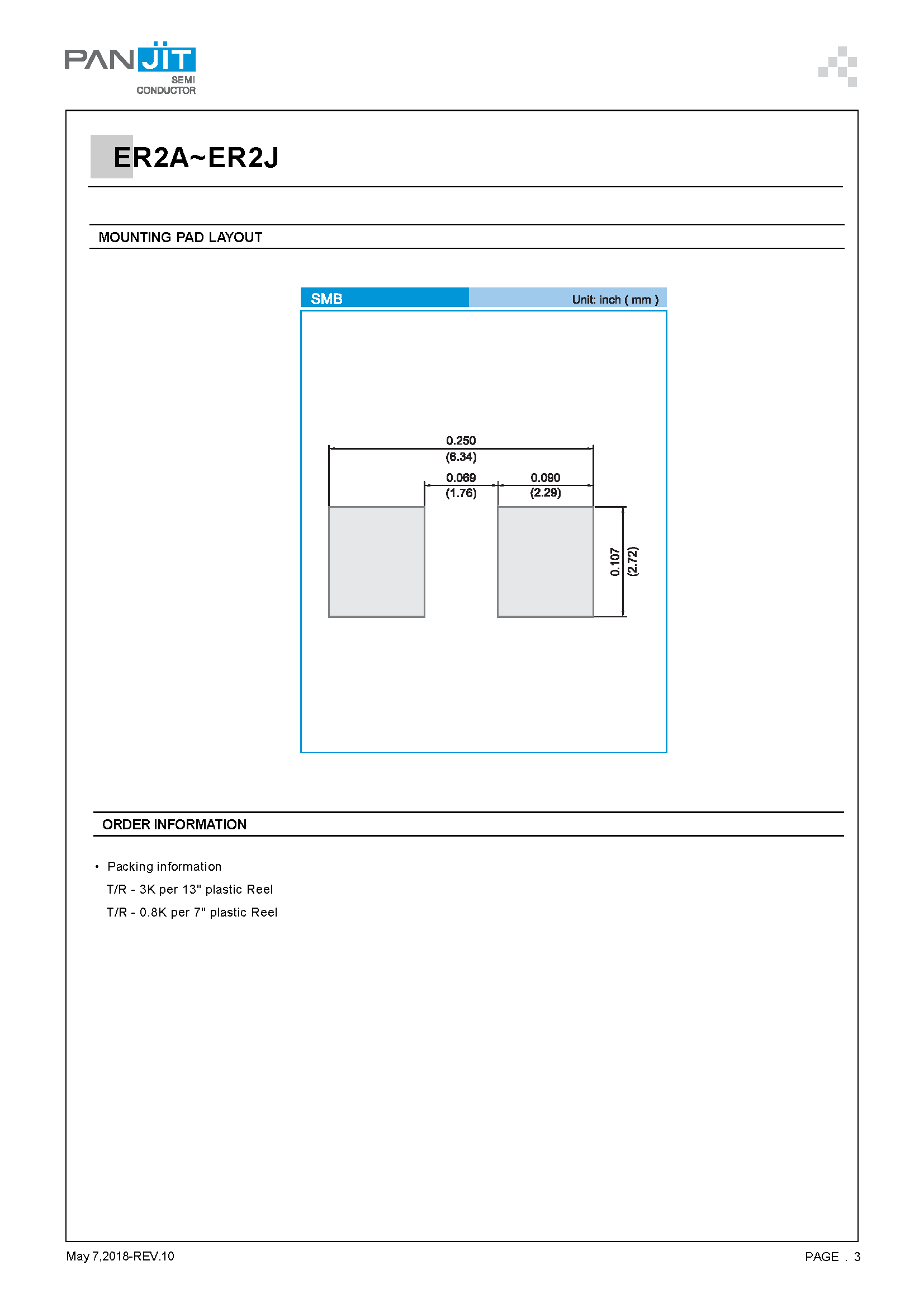

ER2A~ER2J
SURFACE MOUNT RECTIFIER

VOLTAGE 50 to 600 Volt CURRENT 2 Ampere

FEATURES
 For surface mounted applications in order to optimize board space
 High temperature metallurgically bonded-no compression
contacts as found in other diode-constructed rectifiers
 Glass passivated junction
 Easy pick and place
 Plastic package has Underwriters Laboratory Flammability
Classification 94V-O
 Lead free in compliance with EU RoHS 2.0
 Green molding compound as per IEC 61249 standard
-----------------------------------------------------
ER2A〜ER2J
表面貼裝整流器

電壓50至600伏電流2安培

特徵
  對於表面貼裝應用，以優化電路板空間
  高溫冶金結合 - 無壓縮在其他二極管構造的整流器中發現的觸點
  玻璃鈍化結
  輕鬆取放
  塑料包裝有Underwriters Laboratory Flammability分類94V-O
  符合歐盟RoHS 2.0標準的無鉛
  綠色模塑料符合IEC 61249標準


整流二極體與濾波電容器的原理與應用

大部分的電子設備如電視機、音響、電腦等，其內部元件所使用的電源均為直流電，

除了較為輕便簡單的電子設備採用乾電池作電源外，

大都必須有電源供應器或是將交流電經由整流與濾波轉換成各種不同的穩定直流電壓，以供電子設備使用。

整流器簡介

整流器(rectifier)應用二極體將交流電轉換為直流電。

依整流器導通的情形，可分類為半波(half-wave)整流與全波(full-wave)整流，

前者只有正或負的訊號可以通過，後者則無論正負都可通過，但正、負訊號其中有一者將會以反相形式通過。

(a) 輸入整流器波形

(b) 半波整流器輸出波形

(c) 全波整流器輸出波形

半波整流與全波整流

半波整流器主要是由一個變壓器和一個單向導通的二極體(Diode)構成，

其中變壓器用來改變交流電壓的大小，而二極體則可被視為開關(switch)，

當二極體加上順向偏壓時，允許電流通過，猶如開關被閉合(ON)；相反地，當二極體被加上逆向電壓時，

不允許電流通過，猶如開關被打開(OFF)。因此交流訊號只有一半的週期可以通過二極體，

另外一半週期則二極體不導通，其中輸出圖形為輸出之正負訊號的合成圖。
