商品項目:15803
庫存現貨

圖片僅供參考

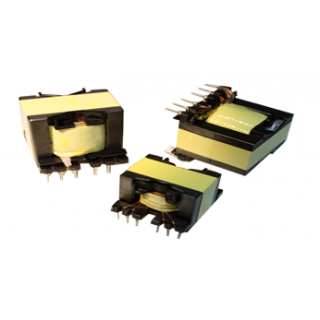

PQ TYPE
訂購數量
依數量訂價
NTD
FLYiNG 庫存現貨 電洽/Contact
變壓器簡單的介紹,變壓器是,通過電磁induction.兩個或多個繞組之間傳輸的能量變化的電流,來產生升降壓的效果.
一般而言應用在電源應用居多(AC to DC),像是UPS,安定器等.常見的TYPE有EE,EF,ETD,UU,PQ與RM類型等.又會因客戶板上的空間來使用立式(VERTICAL)或臥式(HORIZONTAL).
大部分的變壓器都是客製化

PART NO. TERMINAL Dimensions in mm (inches)
PINS A B C± 0.5 D± 0.5 E E1 F
PQ2016 14 18.5 23.2 20.6 4 5 3.8 23.1
PQ2020 14 22.3 23 20.3 4 5 3.8 23
PQ2620 12 20 29.3 25.4 4 7.7 3.8 26.6
PQ2625 12 28.5 29.6 25.5 4 7.62 3.8 27
PQ3220 12 23.5 34.4 30.7 4 7.62 5.08 32.4
PQ3230 12 33.5 34.2 30.7 4 7.52 5.08 32.3
PQ3535 12 37.5 39.1 35.6 5 10.16 5.08 35
PQ4040 12 41.5 42 38 5 15 5 40



高頻變壓器在電源供應器(SMPS) 中的應用:

 MOSFET 或 IGBT 變壓器閘極驅動應用(全橋 / 半橋 / 推挽 / LLC等)​:


電流檢測變壓器應用- Current Detection application transformer (ZCT)​:
